1. Estabilidad por variables individuales
En sistemas de medición por variables necesitamos evaluar si el proceso de medición es estable a lo largo del tiempo, Esta evaluación se lleva a cabo a través del gráfico de control de medidas obtenidas mediante un experimento a lo largo de tiempo.
Ejemplo:
Descripción del experimento:
-
Producir un lote muy homogéneo de muestras (misma ejecución);
-
Las muestras no se degradan durante el tiempo de realización del experimento;
-
Disponibilidad de una gran cantidad de muestras.
1º Paso:
Para realizar el experimento utilizamos 32 muestras cuyas características como la materia prima utilizada, la máquina que las produjo, el proceso y el evaluador sean lo más uniforme posible.
2º Paso:
Usando 16 muestras (la mitad del lote), realizamos un estudio de estabilidad del proceso I-MR para comprobar la variabilidad del proceso utilizando límites de control. Estas 16 muestras se miden en el mismo día.
| Lecturas |
|---|
| 1164 |
| 1171 |
| 1181 |
| 1155 |
| 1159 |
| 1119 |
| 1119 |
| 1166 |
| 1135 |
| 1195 |
| 1164 |
| 1161 |
| 1151 |
| 1171 |
| 1193 |
| 1166 |

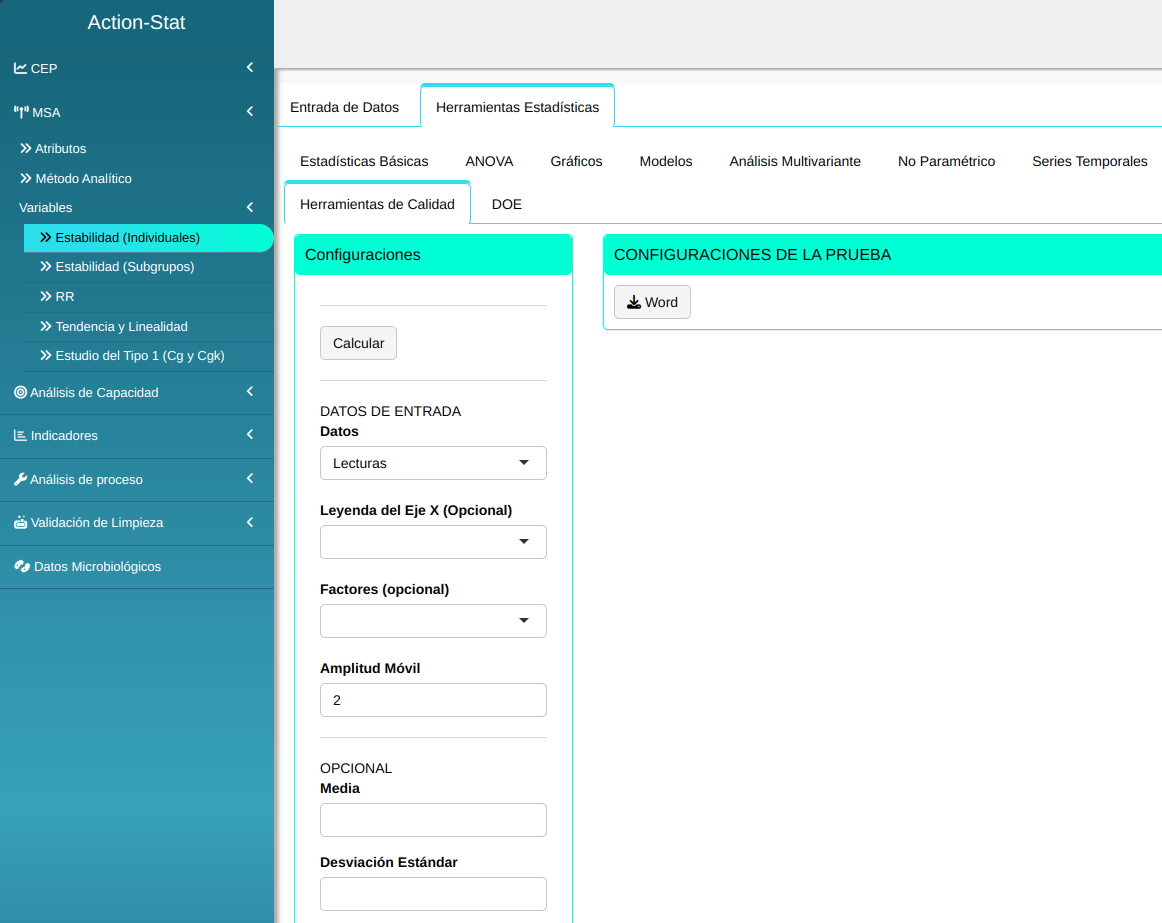

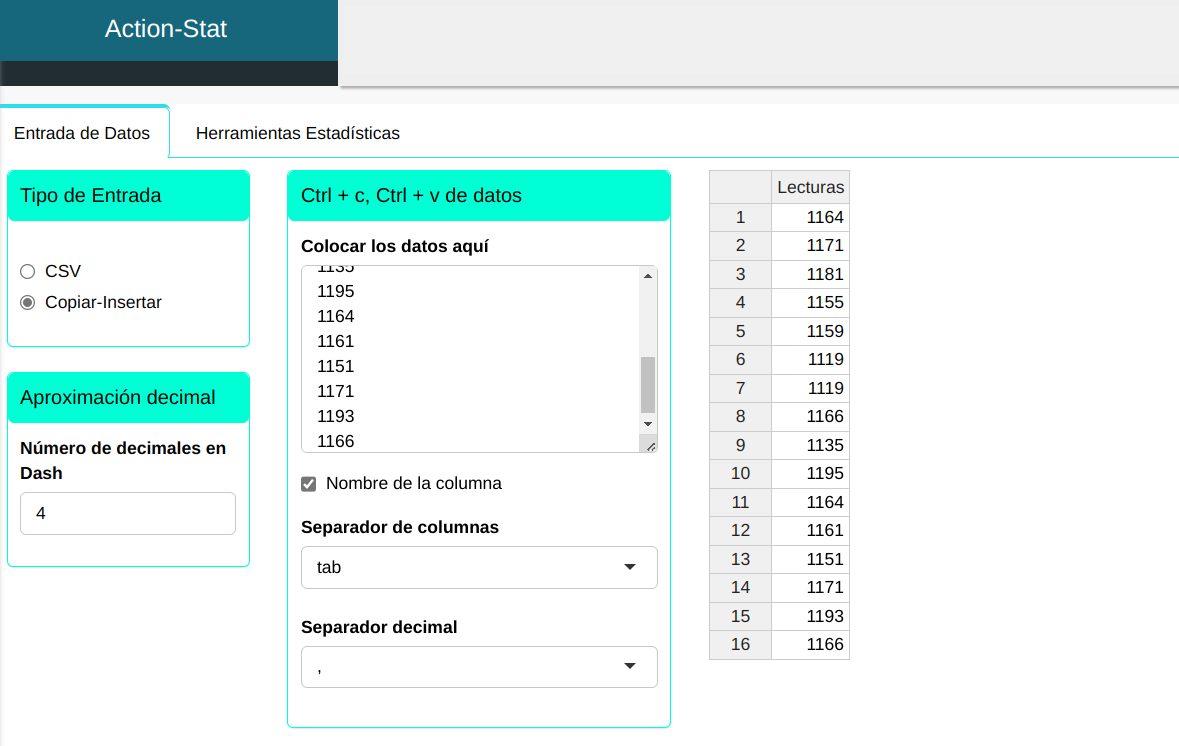

Para realizar el análisis configuramos conforme la figura de abajo.

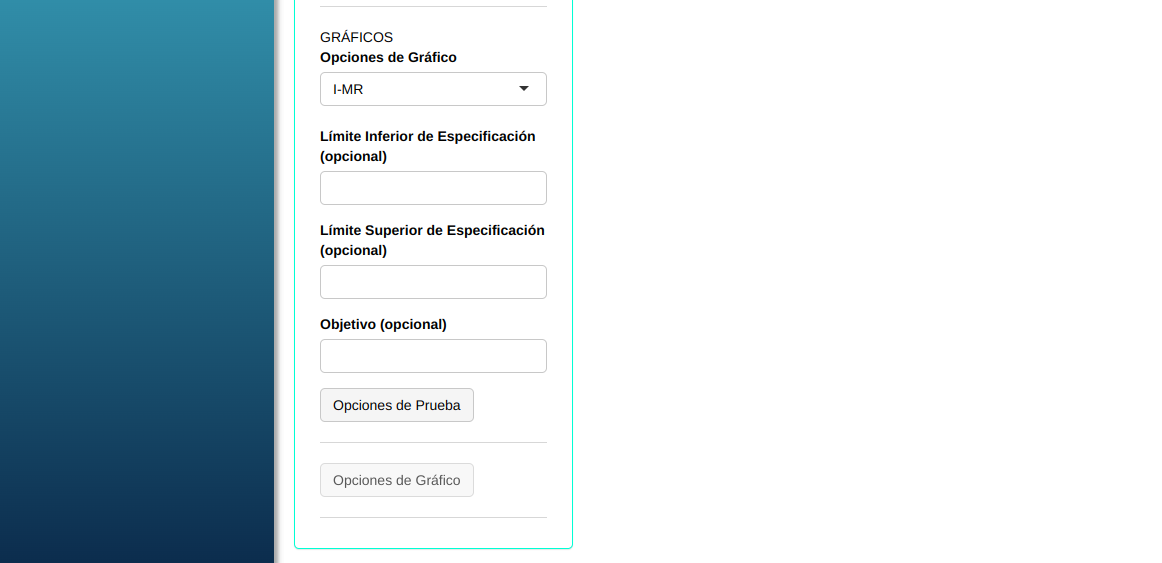

- Clicar en Seleccionar pruebas para decidir qué pruebas vamos a ejecutar, en nuestro caso seleccionaremos todos, en seguida damos un ok
Al hacer clic en Calcular obtenemos los resultados y también se puede descargar el análisis en un archivo Word.
Los resultados son:

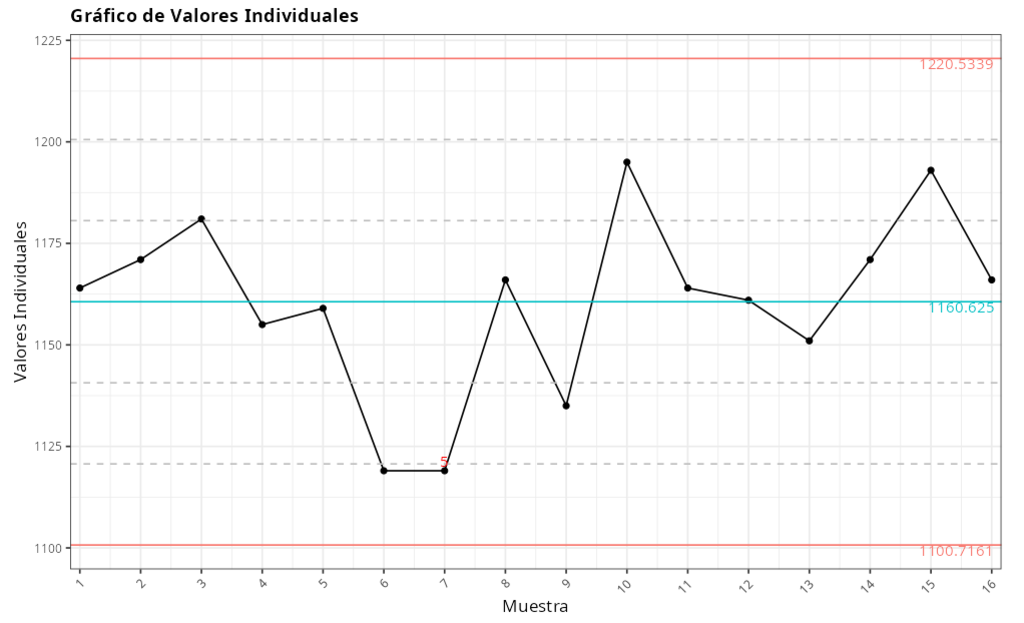

Gráfico de valores individuales
| Valor | |
|---|---|
| Límite superior | 1220.534 |
| Línea central | 1160.625 |
| Límite inferior | 1100.716 |

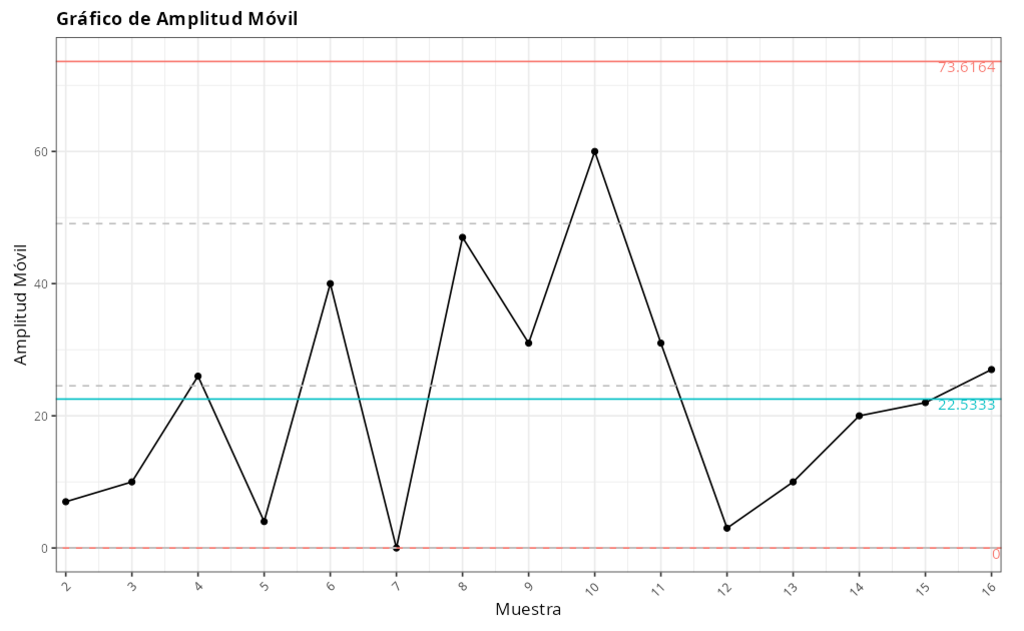

Gráfico de amplitud Móvil
| Valor | |
|---|---|
| Límite superior | 73.616 |
| Línea central | 22.533 |
| Límite inferior | 0.000 |
| Desviación estándar | 19.970 |
Puntos fuera de control - Cuadro de valores individuales
| Subgrupos | Valor | Prueba |
|---|---|---|
| 7 | 1119 | 2 de 3 puntos consecutivos mayores que 2 desviaciones estándar de la línea central |
