3. Diagrama de puntos (Dotplot)
Dotplot representa cada observación obtenida en una escala horizontal, permitiendo visualizar la distribución de datos durante este tiempo. Además, permite la comparación visual de dos conjuntos de datos.
Ejemplo 1:
Dada la medida de 20 barras de hierro.
| 7.5 |
| 8.2 |
| 8.6 |
| 7.4 |
| 7.3 |
| 7.5 |
| 8.1 |
| 8.3 |
| 8.1 |
| 7 |
| 7.4 |
| 8.4 |
| 8 |
| 7.9 |
| 7.4 |
| 8.2 |
| 8 |
| 7.7 |
| 8.2 |
| 7.8 |

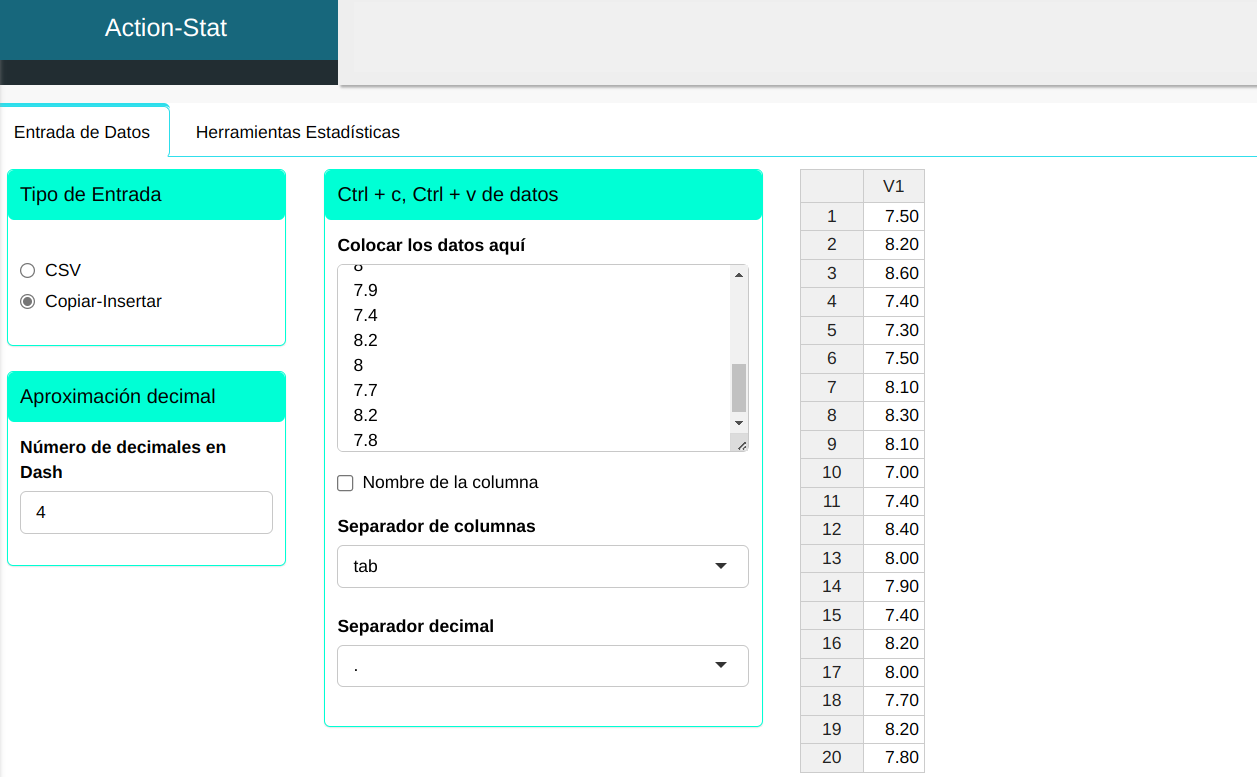

Subiremos los datos al sistema.
El gráfico de Dotplot es elaborado, conforme a configuración de la figura de abajo.

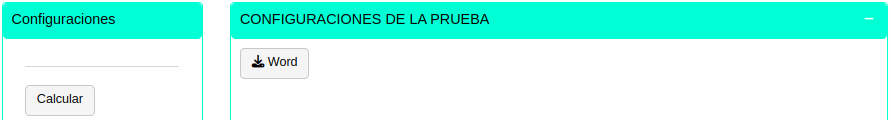

Haga un clic en calcular para visualizar los resultados y descargarlos en un documento de Word.

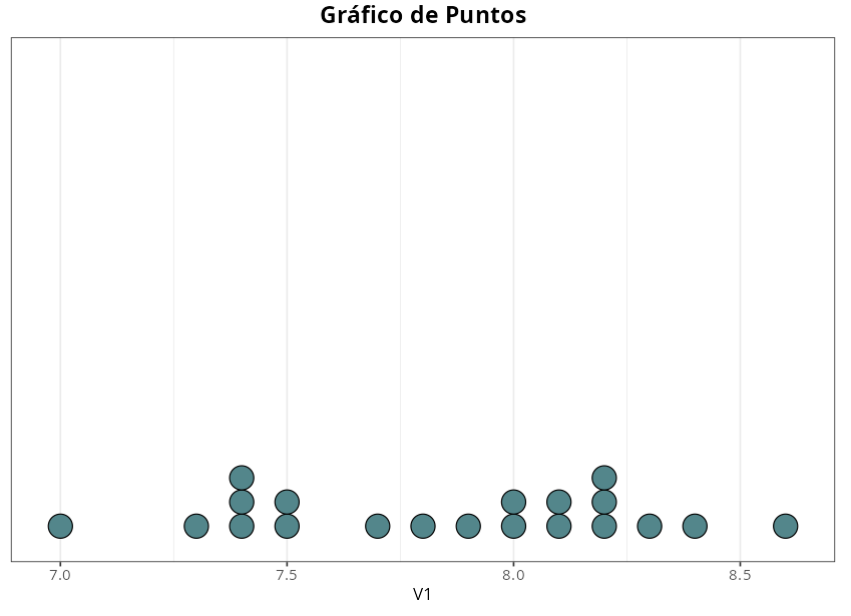

Los resultados son:
Las longitudes de las barras de hierro se concentran entre los valores 7.0 y 8.5 por lo que la dispersión entre los valores es pequeña en relación a la media de los valores.
Ejemplo 2:
Consideremos el ejemplo anterior: dos tipos de varillas, A y B. Haga un Dotplot y compara los dos tipos de varillas.
| Tipo de Varilla | Altura |
|---|---|
| A | 1036.92 |
| A | 1026.58 |
| A | 915.38 |
| A | 1034.50 |
| A | 1045.20 |
| A | 1057.42 |
| A | 1039.19 |
| A | 1099.21 |
| A | 1086.98 |
| B | 1011.26 |
| B | 1015.05 |
| B | 1002.79 |
| B | 998.45 |
| B | 1120.19 |
| B | 950.00 |
| B | 941.83 |
| B | 1014.54 |
| B | 1016.12 |

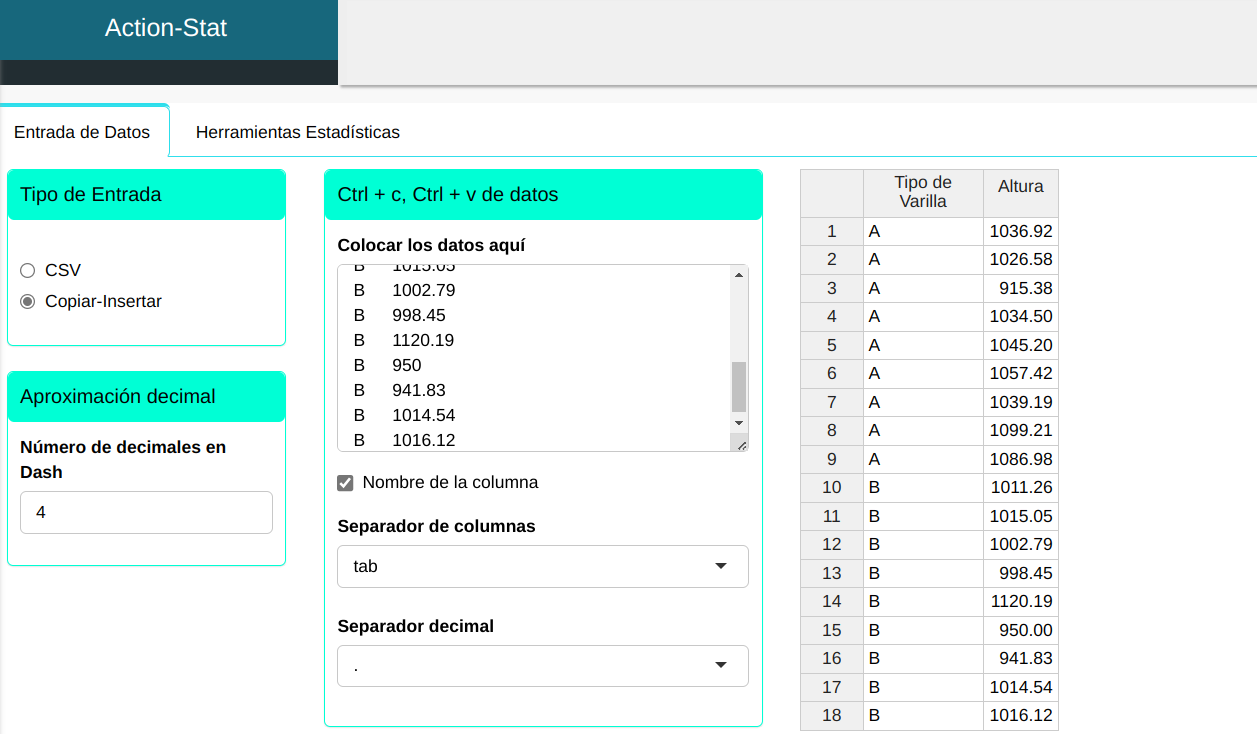

Subiremos los datos al sistema.

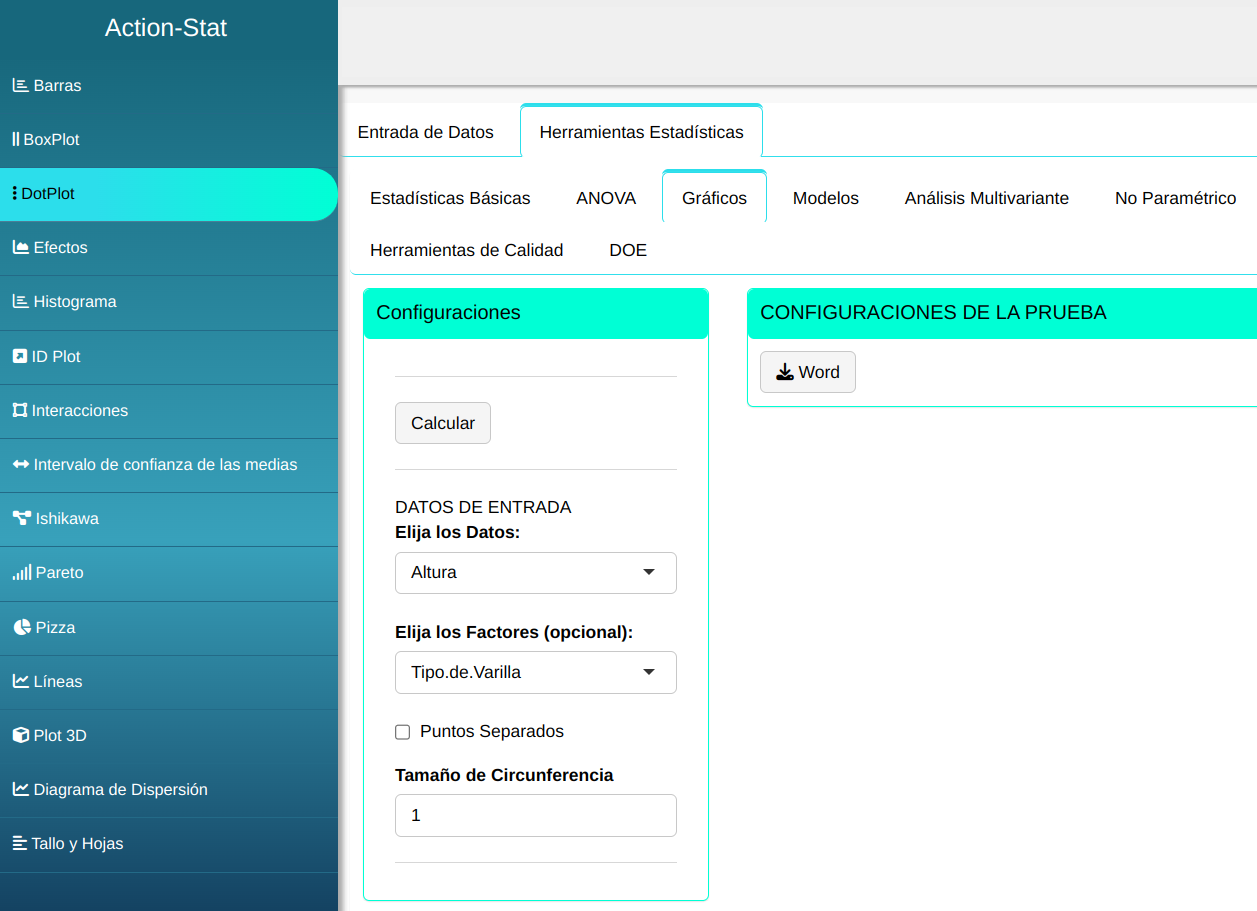

El gráfico de Dotplot es elaborado, conforme la configuración de la figura de abajo.
Haga un clic en calcular para visualizar los resultados y descargarlos en un documento de Word.

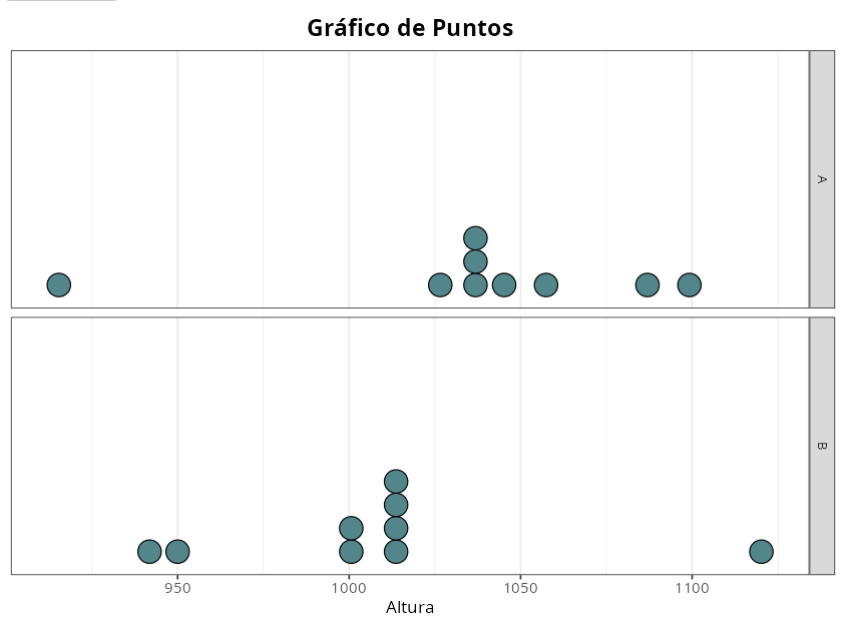

Los resultados son:
Comparando los dos tipos de varillas, notamos alturas ligeramente superiores a las varillas de tipo A, aunque una de ellas sigue siendo muy inferior a las medidas de las de tipo B.
