7. Gráfico de Interacciones
El gráfico de interacción se utiliza cuando tenemos al menos dos factores. Su función es identificar visualmente si los factores tienen un efecto conjunto o si son independientes.
Ejemplo:
Un agrónomo está interesado en investigar el efecto de la fertilización con nitrógeno en dos niveles (N0 y N1) y fosfato de potasio en dos niveles (P0 y P1) en un cultivo determinado.
| Nitrógeno | Potasio | Respuesta |
|---|---|---|
| N0 | P0 | 1.0 |
| N0 | P0 | 1.2 |
| N0 | P0 | 1.3 |
| N0 | P0 | 1.6 |
| N0 | P0 | 1.3 |
| N1 | P0 | 1.5 |
| N1 | P0 | 1.1 |
| N1 | P0 | 1.6 |
| N1 | P0 | 2.3 |
| N1 | P0 | 1.4 |
| N0 | P1 | 3.2 |
| N0 | P1 | 5.6 |
| N0 | P1 | 4.4 |
| N0 | P1 | 4.5 |
| N0 | P1 | 5.5 |
| N1 | P1 | 3.8 |
| N1 | P1 | 6.0 |
| N1 | P1 | 4.8 |
| N1 | P1 | 5.0 |
| N1 | P1 | 6.2 |

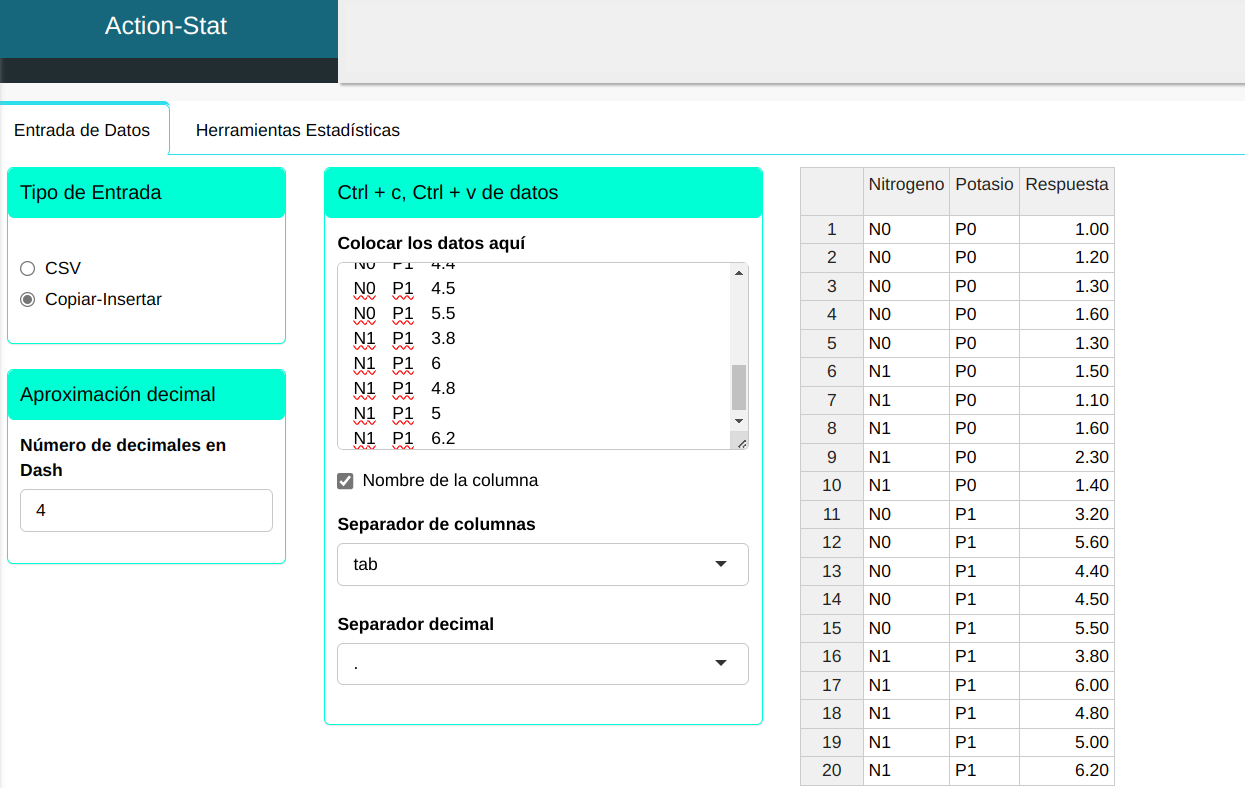

Subiremos los datos al sistema.

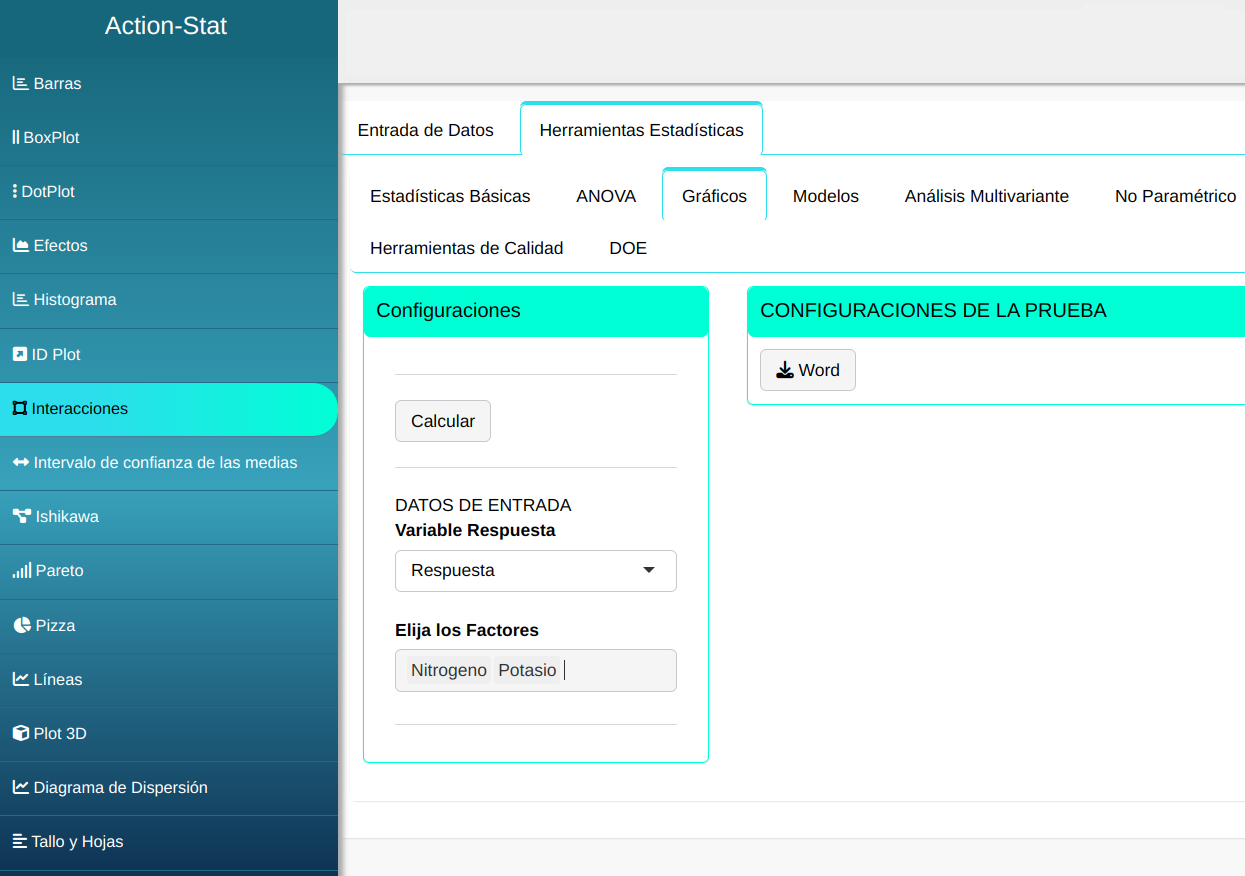

Haremos un gráfico de interacciones. Configuramos conforme la figura abajo.

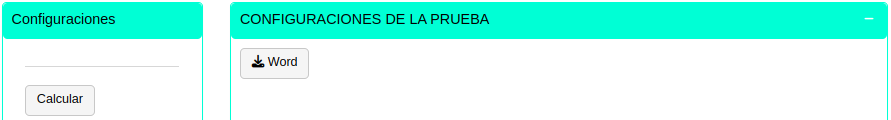

En seguida, haga un clic en calcular para obtener los resultados. También se puede descargar los resultados en un archivo Word.

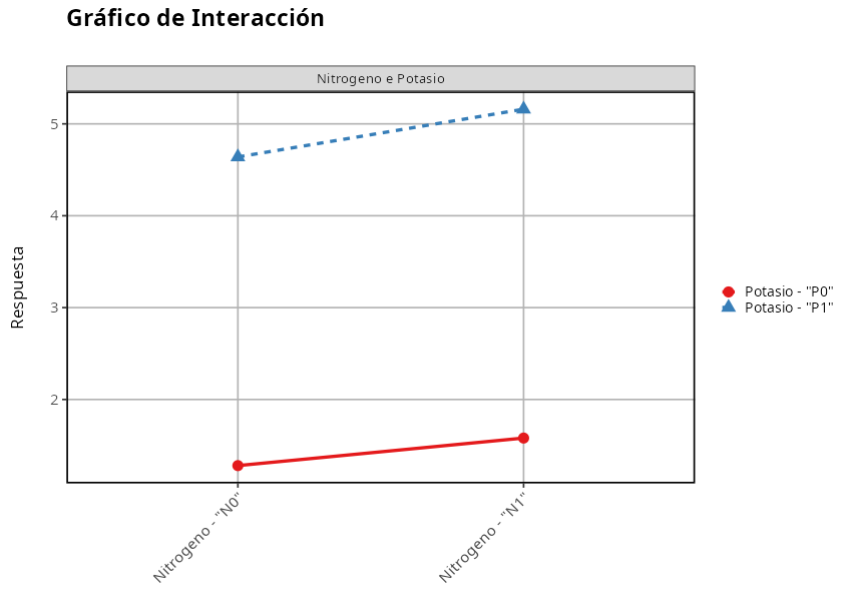

Los resultados son:
Aquí vemos que no existe interacción entre los dos factores y sus respectivos niveles, es decir, hay independencia entre ellos. Así, independientemente del nivel de nitrógeno a utilizar, N0 o N1, el nivel de potasio P1 siempre proporcionará el mejor resultado.
