12. Gráfico de Líneas
Los gráficos de líneas o puntos se utilizan normalmente para controlar cambios a lo largo del tiempo y para facilitar la identificación de tendencias o anomalías.
Ejemplo:
En una empresa de automóviles, el número de operaciones de mantenimiento en equipos por día fue monitoreado durante un período de 5 semanas. En la siguiente tabla tenemos el número de mantenimientos por día.
| Mantenimiento | Día | Semana |
|---|---|---|
| 18 | 1 | Semana 1 |
| 22 | 2 | Semana 1 |
| 28 | 3 | Semana 1 |
| 23 | 4 | Semana 1 |
| 33 | 5 | Semana 1 |
| 23 | 6 | Semana 1 |
| 22 | 7 | Semana 1 |
| 32 | 1 | Semana 2 |
| 14 | 2 | Semana 2 |
| 24 | 3 | Semana 2 |
| 38 | 4 | Semana 2 |
| 14 | 5 | Semana 2 |
| 22 | 6 | Semana 2 |
| 35 | 7 | Semana 2 |
| 24 | 1 | Semana 3 |
| 24 | 2 | Semana 3 |
| 28 | 3 | Semana 3 |
| 25 | 4 | Semana 3 |
| 20 | 5 | Semana 3 |
| 23 | 6 | Semana 3 |
| 14 | 7 | Semana 3 |
| 20 | 1 | Semana 4 |
| 30 | 2 | Semana 4 |
| 27 | 3 | Semana 4 |
| 24 | 4 | Semana 4 |
| 38 | 5 | Semana 4 |
| 27 | 6 | Semana 4 |
| 23 | 7 | Semana 4 |
| 19 | 1 | Semana 5 |
| 18 | 2 | Semana 5 |
| 17 | 3 | Semana 5 |
| 24 | 4 | Semana 5 |
| 27 | 5 | Semana 5 |
| 23 | 6 | Semana 5 |
| 32 | 7 | Semana 5 |

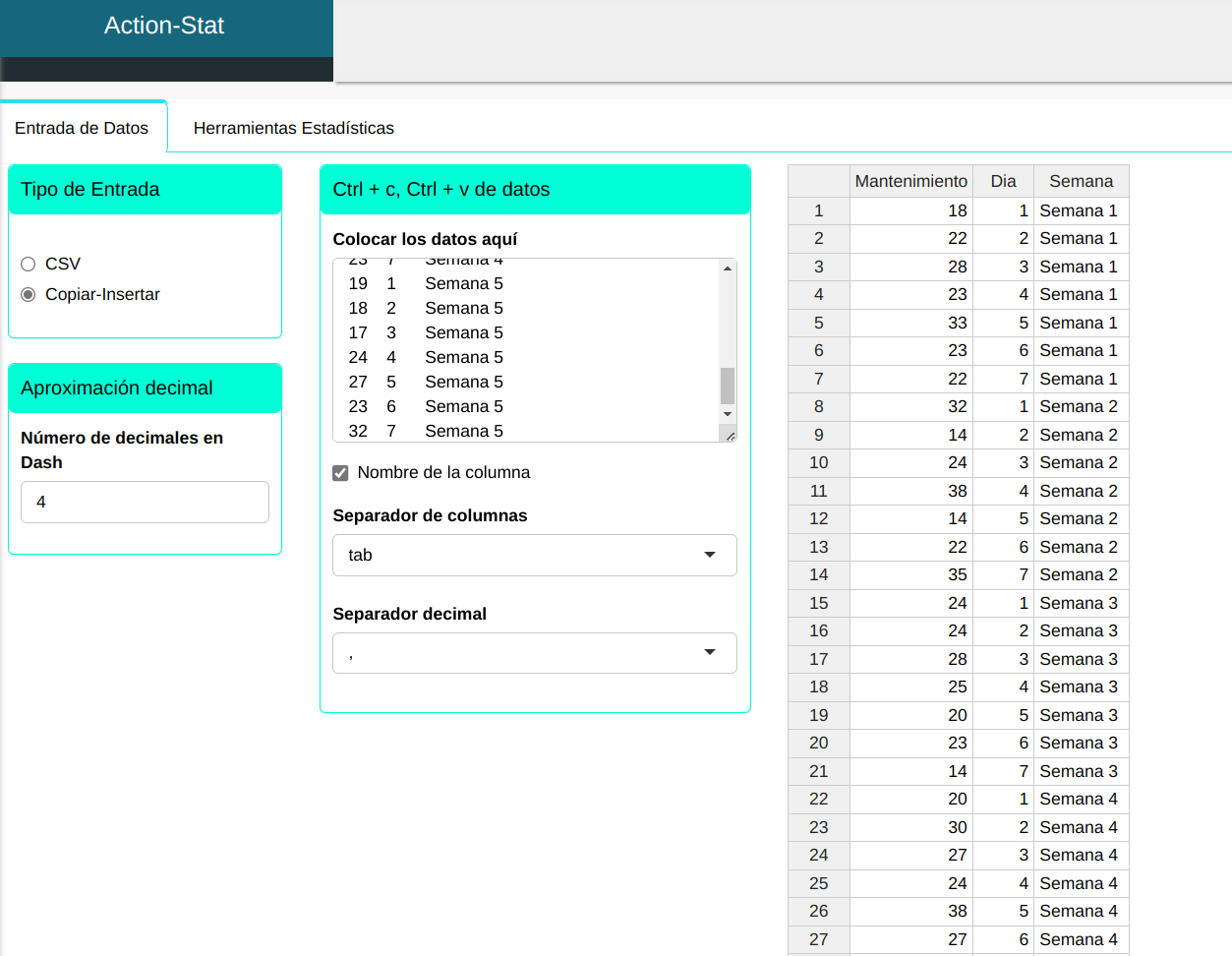

Subiremos los datos al sistema.

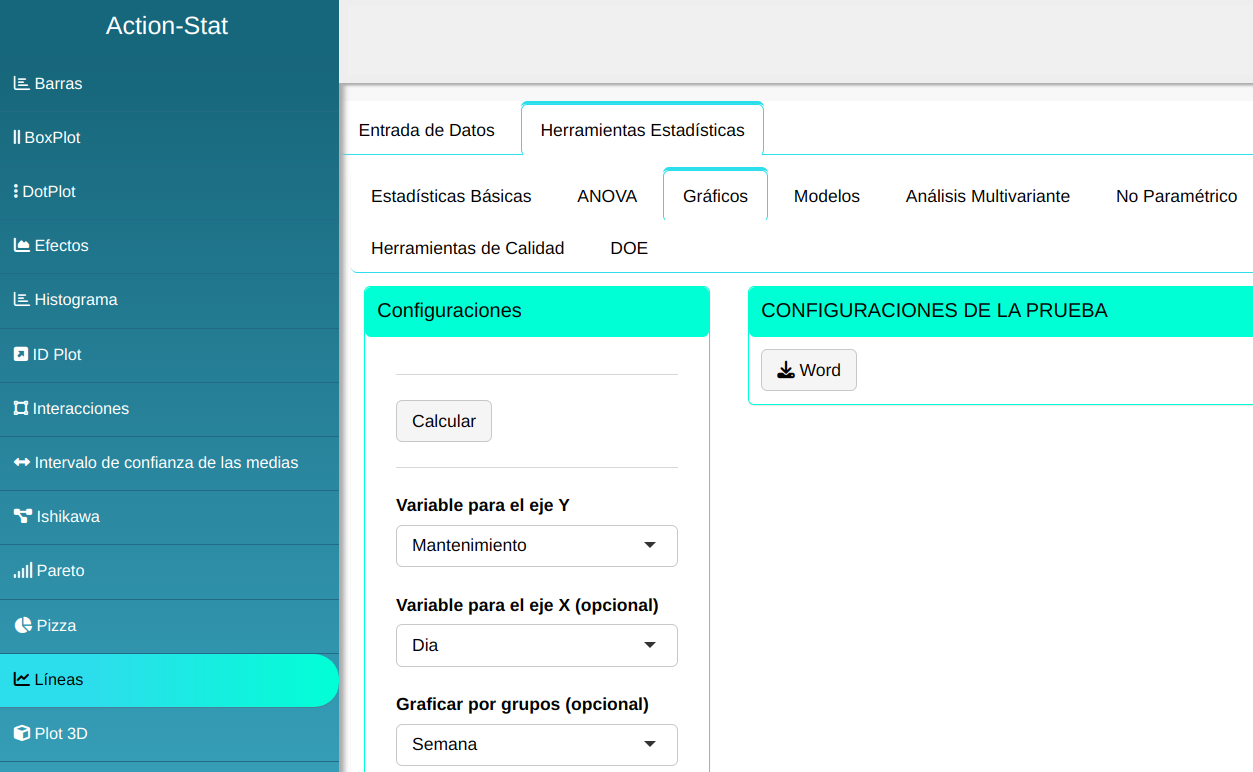

El gráfico de lineas es elaborado conforme la configuración que se muestra en la figura abajo.
En seguida, haga un clic en calcular para obtener los resultados. También se puede descargar los resultados en un archivo Word.

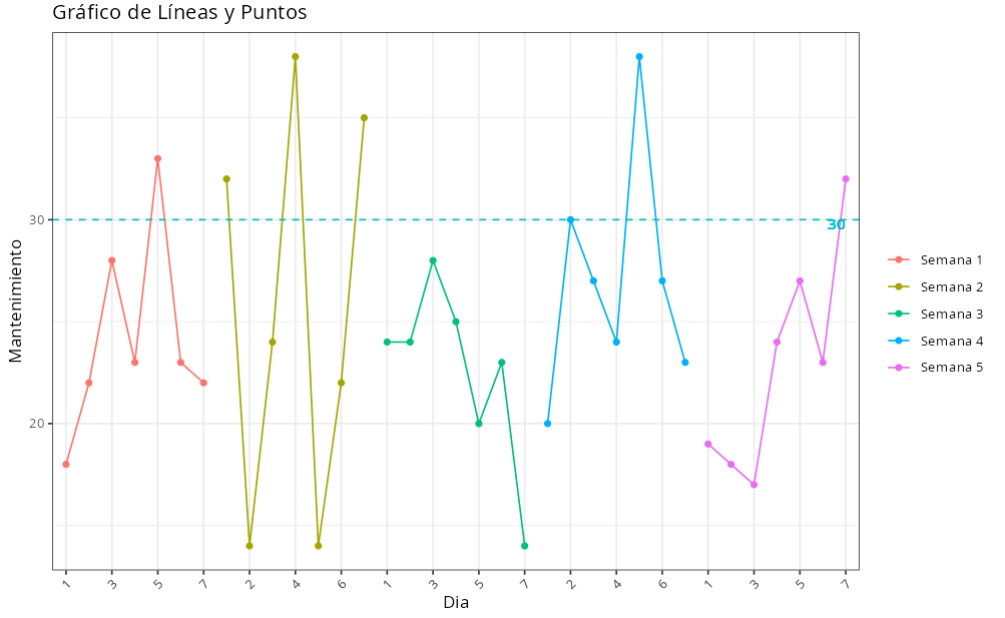

Los resultados son:
El número de mantenimientos parece seguir un comportamiento aleatorio a lo largo de los días. Presenta picos altos los días 11 y 26 y picos bajos los días 9, 12 y 21. Además, solo 6 días presentaron un número de mantenimiento mayor a 30, que es la línea de meta establecida.
