15. Ramas y hojas
El gráfico de tallo y hojas es un tipo de gráfico en el que se grafican los datos de forma explícita. El objetivo es separar los datos para que, antes de la barra los datos tengan una determinada unidad de medida, por ejemplo decenas, y después de la barra diagonal quede la unidad de medida que falta, como por ejemplo, unidades y decenas.
Ejemplo:
Sean los siguientes datos:
| Datos |
|---|
| 44 |
| 46 |
| 47 |
| 49 |
| 63 |
| 64 |
| 66 |
| 68 |
| 72 |
| 72 |
| 75 |
| 76 |
| 81 |
| 84 |
| 88 |
| 106 |
| 68 |

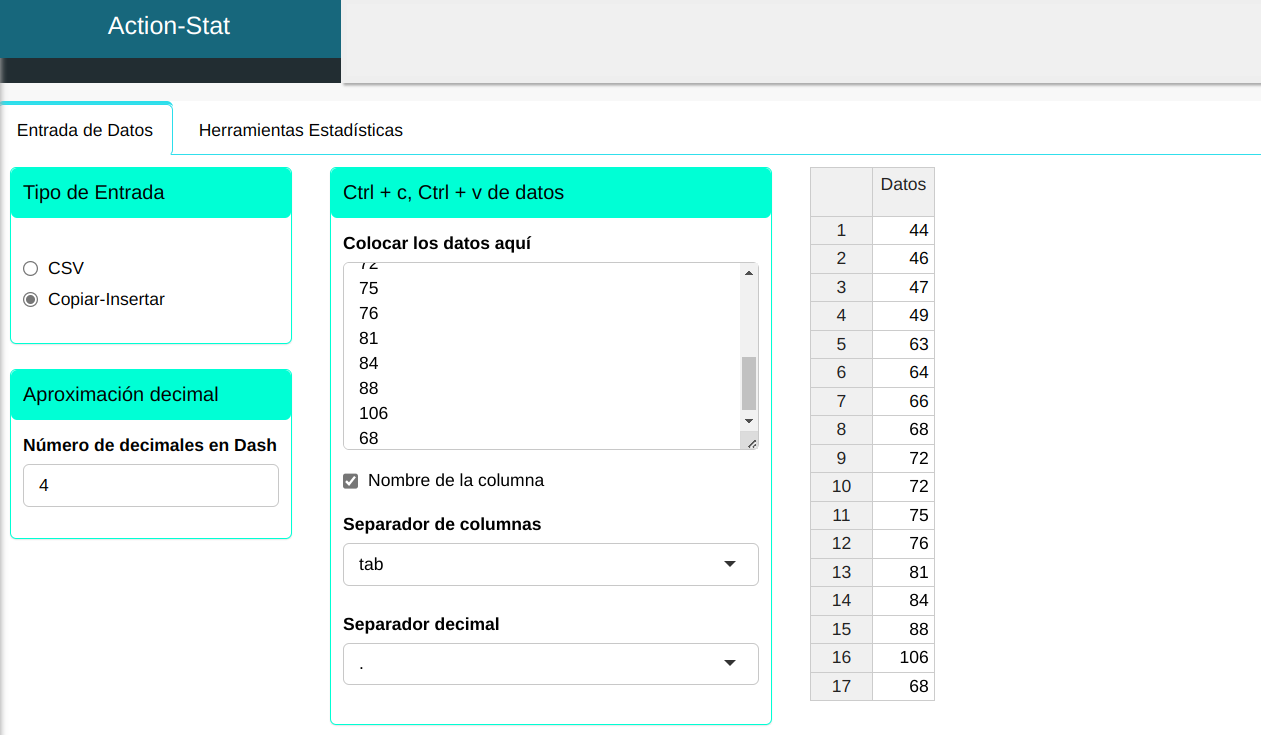

Subiremos los datos al sistema.

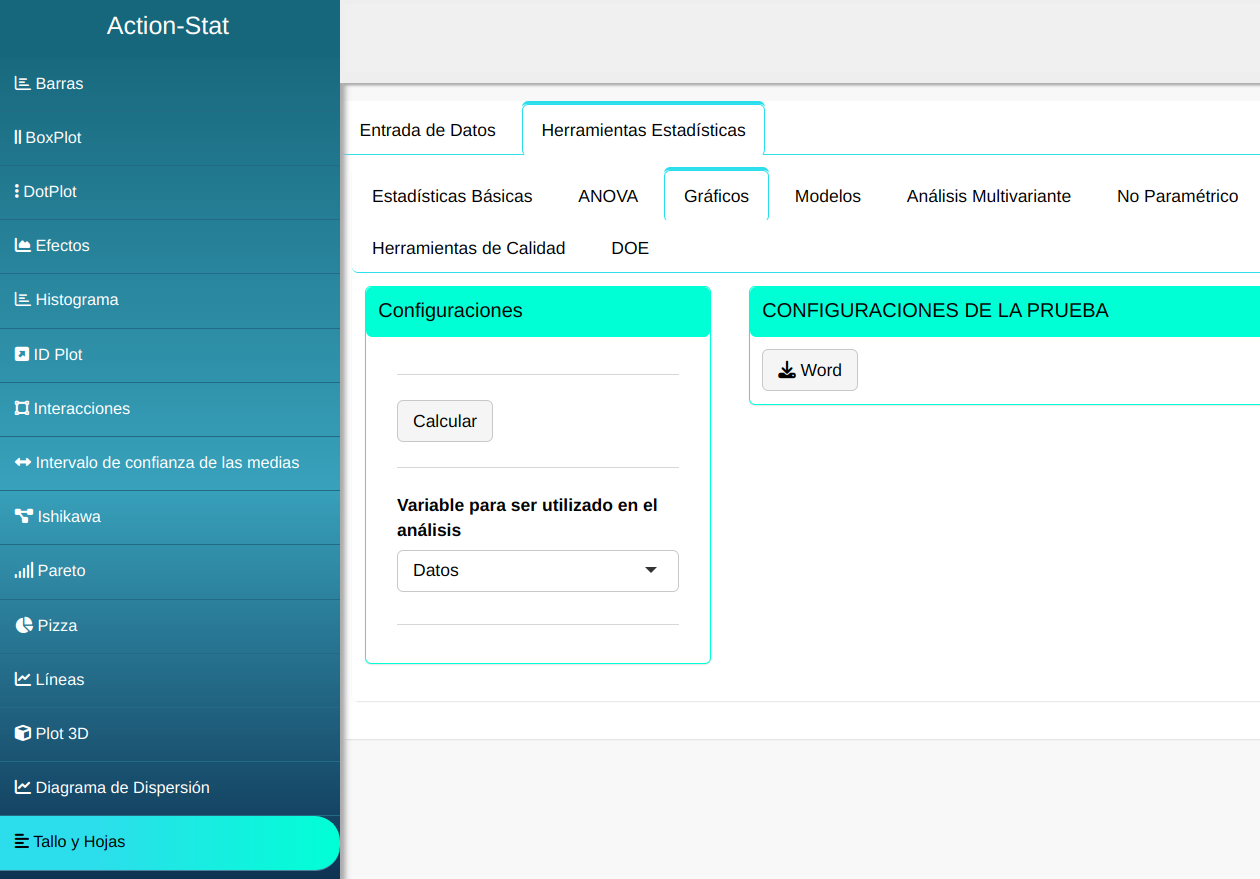

Haremos el diagrama de ramas y hojas. Configuramos conforme la figura abajo.
En seguida, haga un clic en calcular para obtener los resultados. También se puede descargar los resultados en un archivo Word.

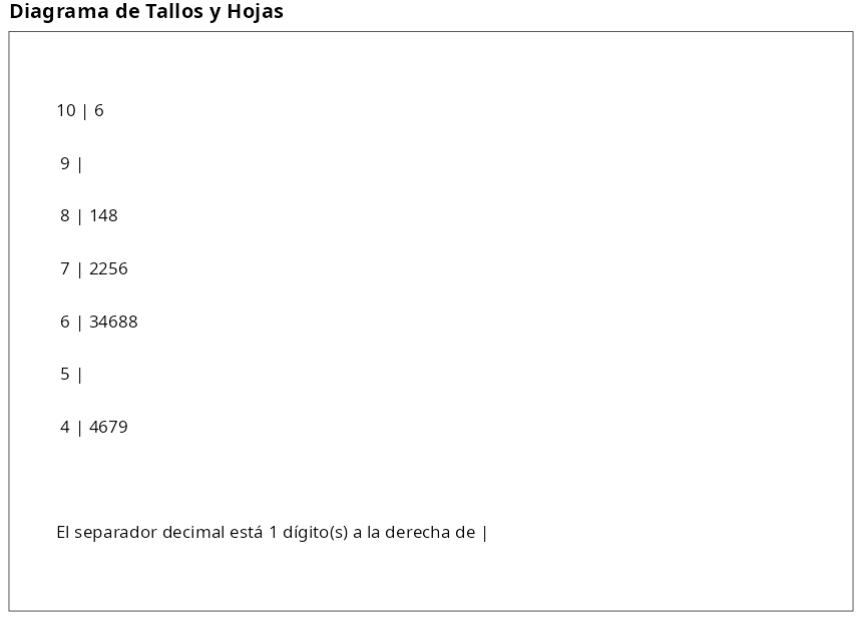

Los resultados son:
La primera línea del diagrama (10|6) significa que tenemos una observación 106. En la segunda línea, el número 9 sin número después de la barra diagonal (9| ) significa que en el conjunto de datos estudiado no tenemos ningún número entre 90 y 99.
