2. Interações
O Gráfico de Interações é usado quando temos pelo menos dois fatores. Com este gráfico é possível identificar se há interação entre os fatores presentes ou se estes são independentes.
Exemplo:

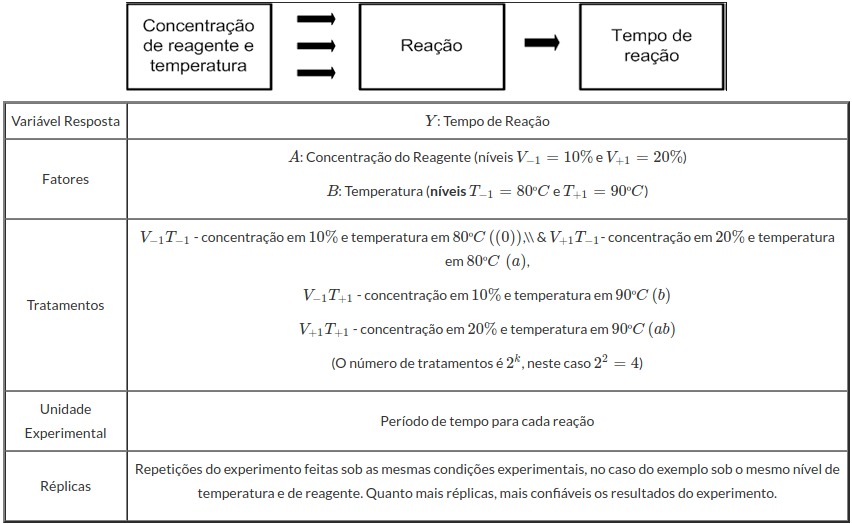

Estudar o efeito no tempo de uma determinada reação química com a variação de temperatura e concentração de um reagente, como mostra o esquema abaixo.
Construa uma tabela como abaixo:
| Tratamento | A | B | Y |
|---|---|---|---|
| 0 | -1 | -1 | 26,6 |
| (a) | 1 | -1 | 40,9 |
| (b) | -1 | 1 | 11,8 |
| (ab) | 1 | 1 | 34 |
| 0 | -1 | -1 | 22 |
| (a) | 1 | -1 | 36,4 |
| (b) | -1 | 1 | 15,9 |
| (ab) | 1 | 1 | 29 |
| 0 | -1 | -1 | 22,8 |
| (a) | 1 | -1 | 36,7 |
| (b) | -1 | 1 | 14,3 |
| (ab) | 1 | 1 | 33,6 |
Faremos o upload dos dados no sistema.
Faremos o gráfico de interações, configurando conforme a figura abaixo.
Clicando em Calcular obtemos os resultados e também é possível gerar a análise e baixar em formato Word.
Os resultados são:

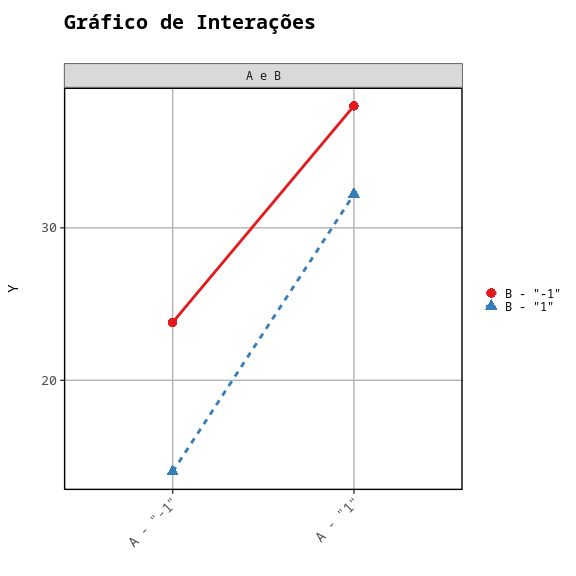

Na Figura 1. vemos que parece não haver interação entre os fatores A e B, dado que as retas são aproximadamente paralelas, ou seja, quando mudamos o nível do fator B o comportamento do fator A é parecido nos dois níveis indicando que não existe uma relação entre A e B.
