2. Método Analítico
O método analítico para análise do sistema de medição classifica as peças como defeituosas ou não. Este método compara cada peça com um conjunto específico e aceita a peça se os limites são satisfeitos, caso contrário, rejeita-se a peça.
Exemplo:
Um dispositivo de medição por atributo está sendo usado para medir uma dimensão com tolerância de ±0.010. O Dispositivo de medição é usado em inspeção automática 100%, de fim de linha, e é afetado pela repetitividade e tendência. Para fazer o estudo de dispositivo de medição de atributo, 8 peças com medidas padrão em intervalos de 0.002 e -0.016 a -0.002 são passadas pelo dispositivo de medição 20 vezes cada.
| Peça | Medida | Aprovação | Total |
|---|---|---|---|
| 1 | -0,016 | 0 | 20 |
| 2 | -0,015 | 1 | 20 |
| 3 | -0,014 | 3 | 20 |
| 4 | -0,013 | 5 | 20 |
| 5 | -0,012 | 8 | 20 |
| 6 | -0,011 | 16 | 20 |
| 7 | -0,0105 | 18 | 20 |
| 8 | -0,01 | 20 | 20 |
| 9 | -0,008 | 20 | 20 |

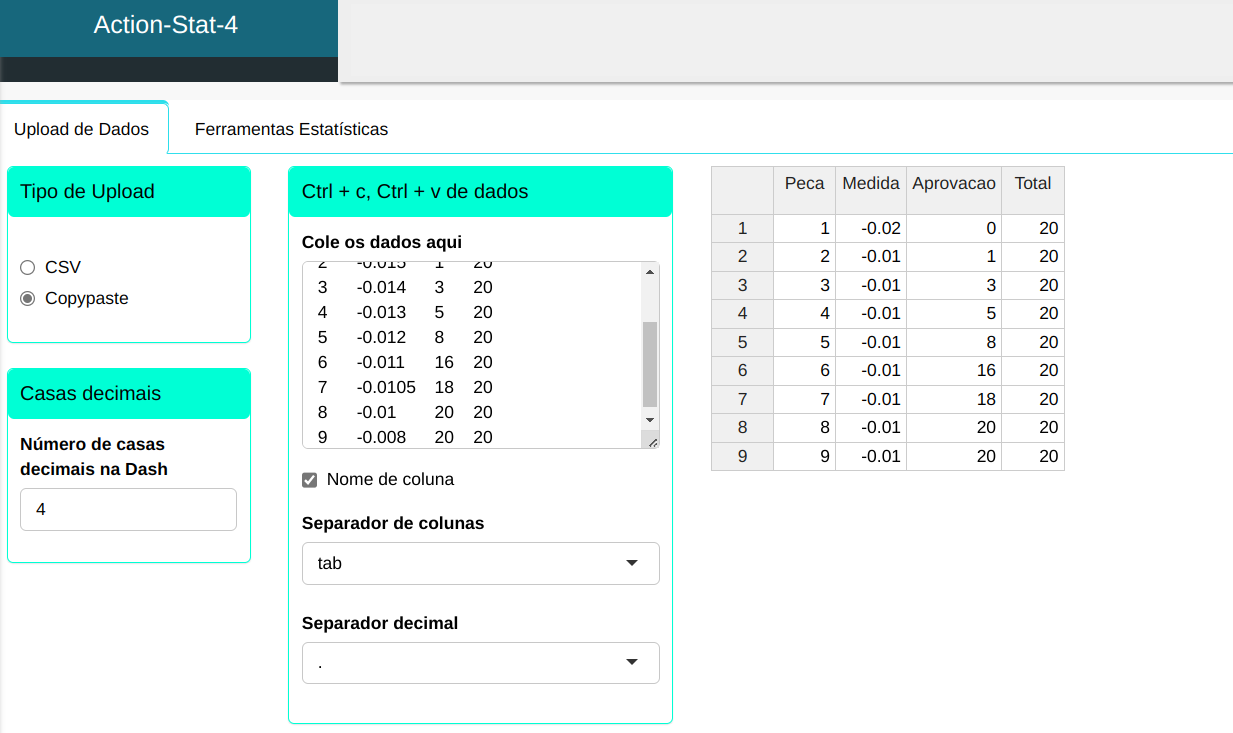

Faremos o upload dos dados.

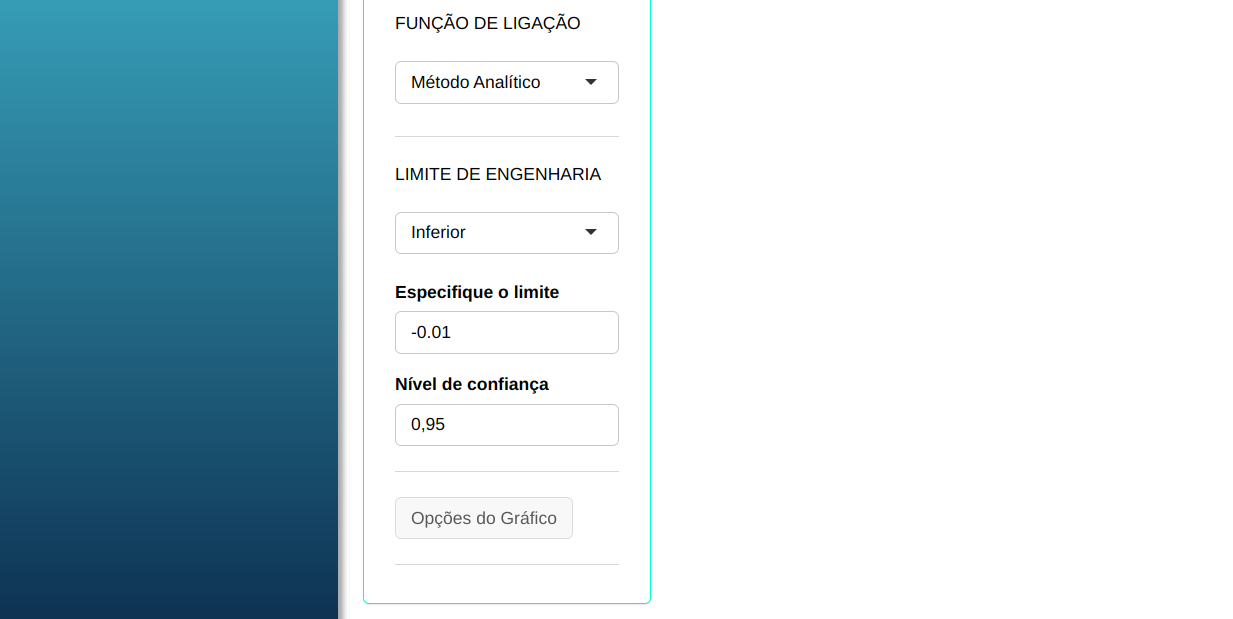

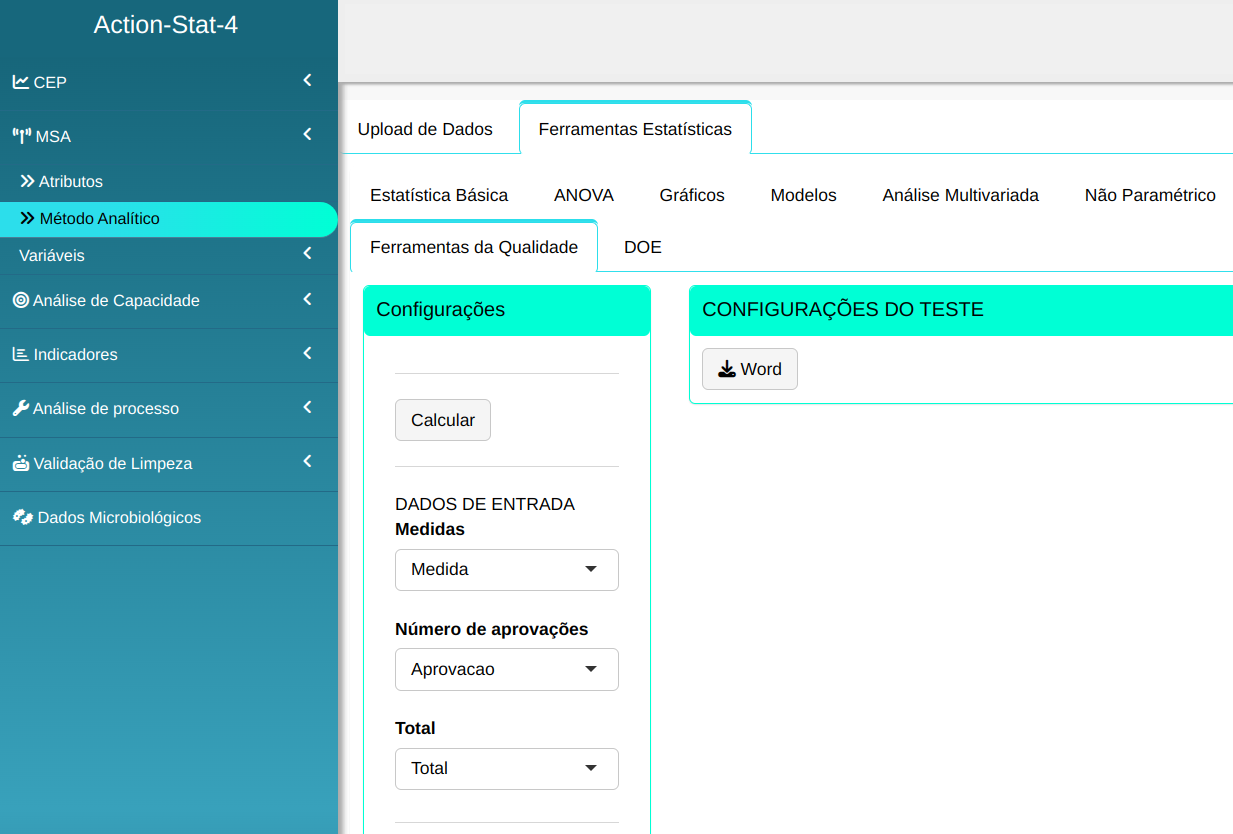

Realizaremos a análise configurando conforme a figura de abaixo.

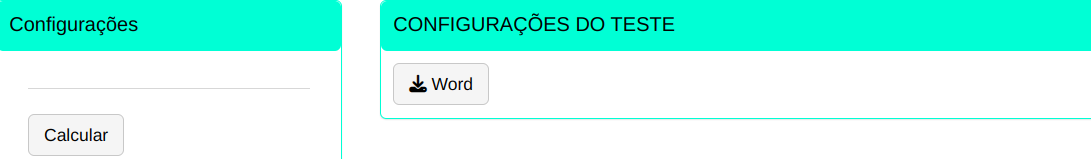

Clicando em Calcular obtemos os resultados e também é possível gerar a análise e baixar em formato Word.

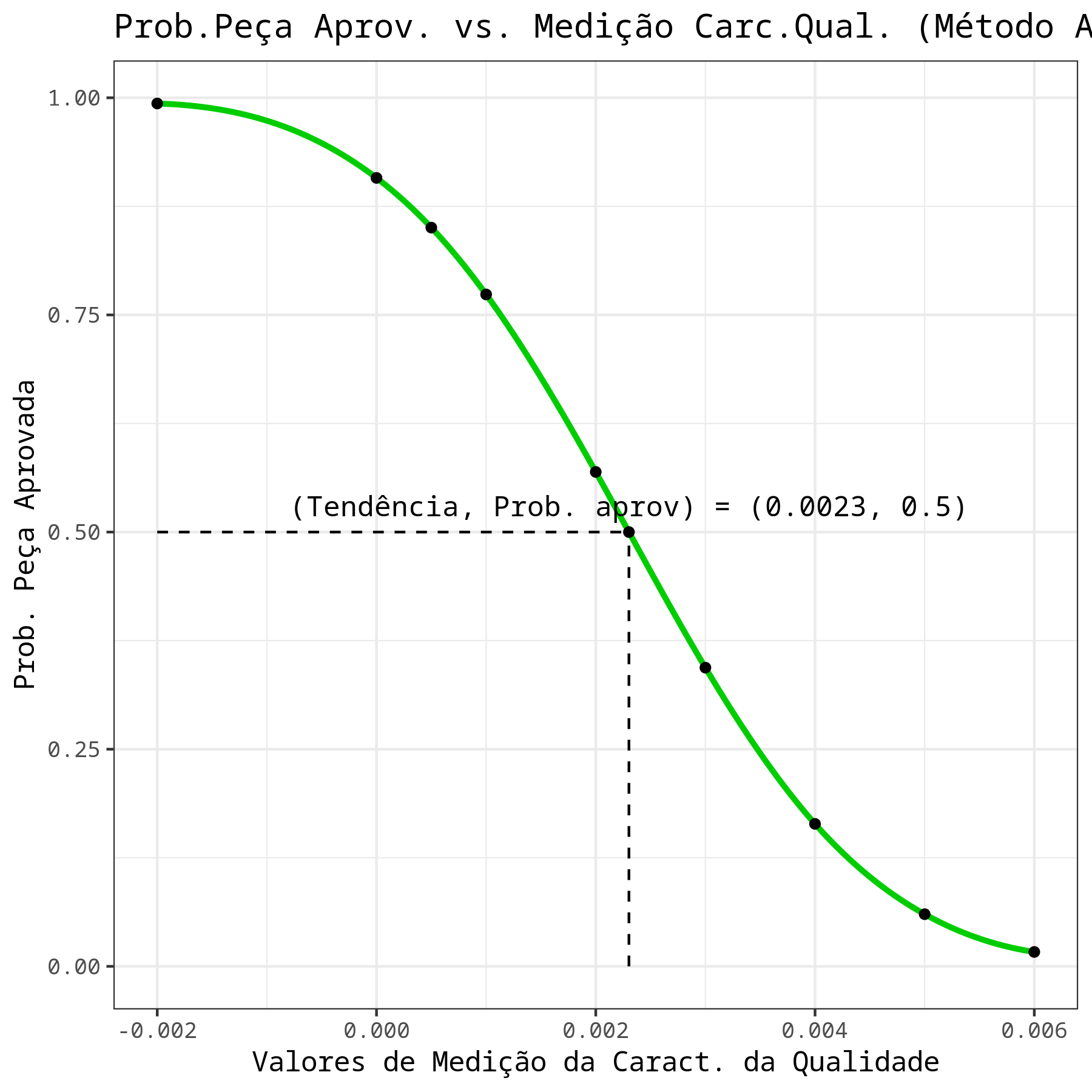

Os resultados são:
Estimativa da probabilidade de aceitação
| Xi | Aprovação | Total | pi_i | Phi^-1(pi_i) | Prob. Peça Aprovada |
|---|---|---|---|---|---|
| 0.01 | 0 | 20 | 0.025 | -1.960 | 0.0166 |
| 0 | 1 | 20 | 0.075 | -1.440 | 0.06 |
| 0 | 3 | 20 | 0.175 | -0.935 | 0.164 |
| 0 | 5 | 20 | 0.275 | -0.598 | 0.3439 |
| 0 | 8 | 20 | 0.425 | -0.189 | 0.5692 |
| 0 | 16 | 20 | 0.775 | 0.755 | 0.7736 |
| 0 | 18 | 20 | 0.875 | 1.150 | 0.8505 |
| 0 | 20 | 20 | 0.975 | 1.960 | 0.9077 |
| 0 | 20 | 20 | 0.999 | 3.090 | 0.9934 |
Tabela do teste de tendência
| V1 | |
|---|---|
| Hipótese Alternativa: Média diferente de | 0.000 |
| Tendência | 0.0023 |
| Desvio Padrão (sigma) | 0.0014 |
| Repetitividade | 0.0073 |
| Estatística t | 9.84 |
| P-valor | 0 |
| Limite Inferior | 0.0023 |
| Limite Superior | 0.0023 |
