1. Estabilidade por Variáveis Individuais

Em sistemas de medições por variáveis necessitamos avaliar se o processo de medição está estável ao longo do tempo. Está avaliação é feita através do gráfico de controle das medidas obtidas por um experimento ao longo do tempo

Exemplo:

Descrição do Experimento:

• Produzir um lote de corpos de prova bastante homogêneo (mesma corrida);

• Os corpos de prova não degradam durante o tempo de realização do experimento;

• Disponibilidade de um grande número de corpos de prova.

1º Passo:

Para a realização do experimento utilizamos 32 corpos de prova cujas características como matéria-prima utilizada, máquina que as produziu, processo e avaliador sejam as mais uniformes possíveis.

2º Passo:

Utilizando 16 corpos de prova (metade do lote), realizamos um estudo de estabilidade do processo I-MR com o qual verificamos, através dos limites de controle, a variabilidade do processo. Estes 16 corpos de prova são medidos no mesmo dia.

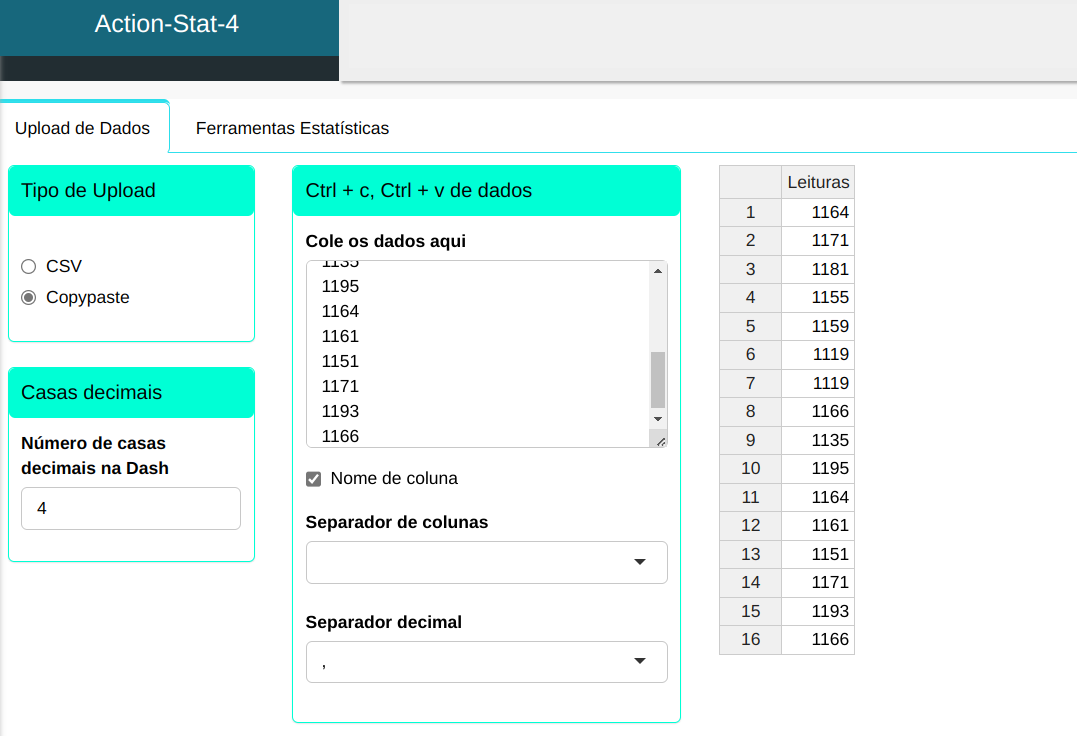

Leituras
1164
1171
1181
1155
1159
1119
1119
1166
1135
1195
1164
1161
1151
1171
1193
1166

---

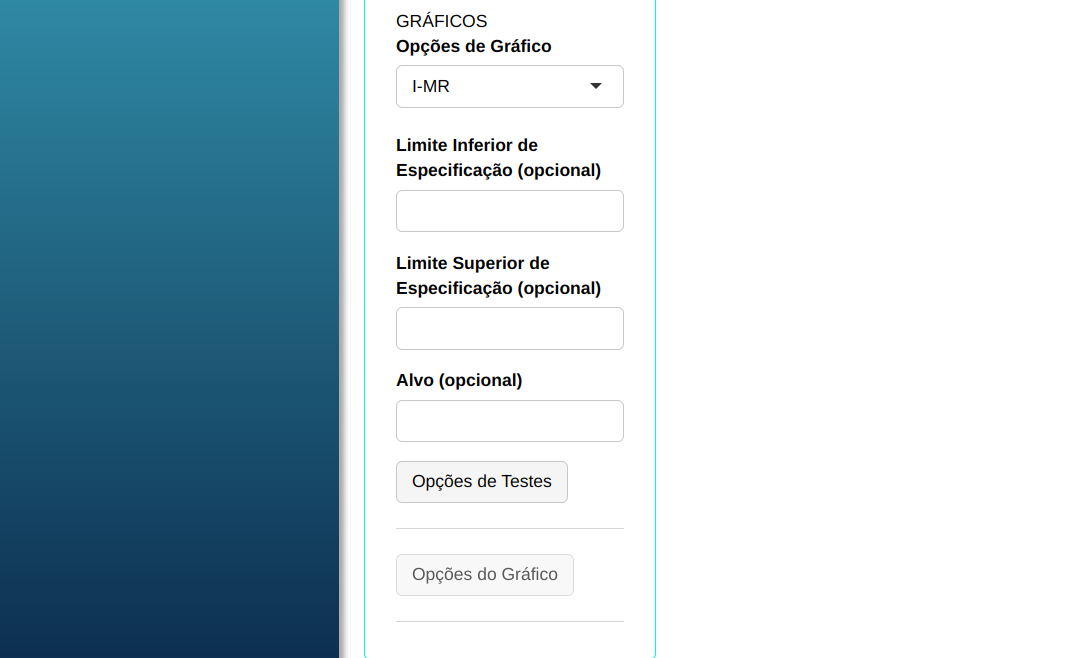

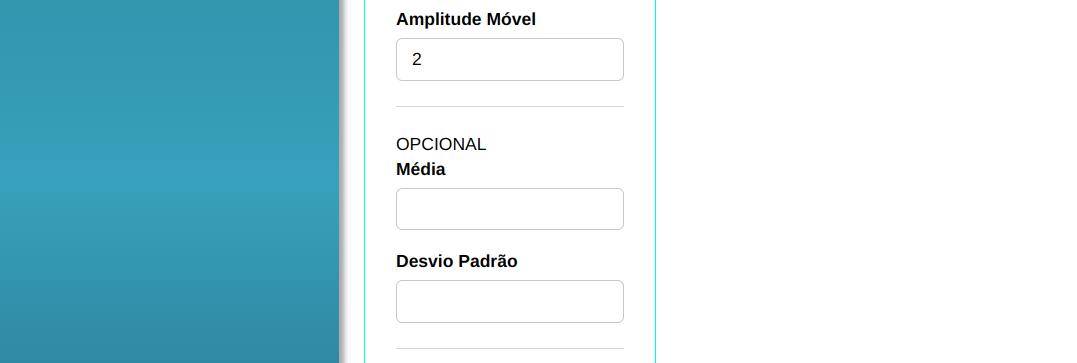

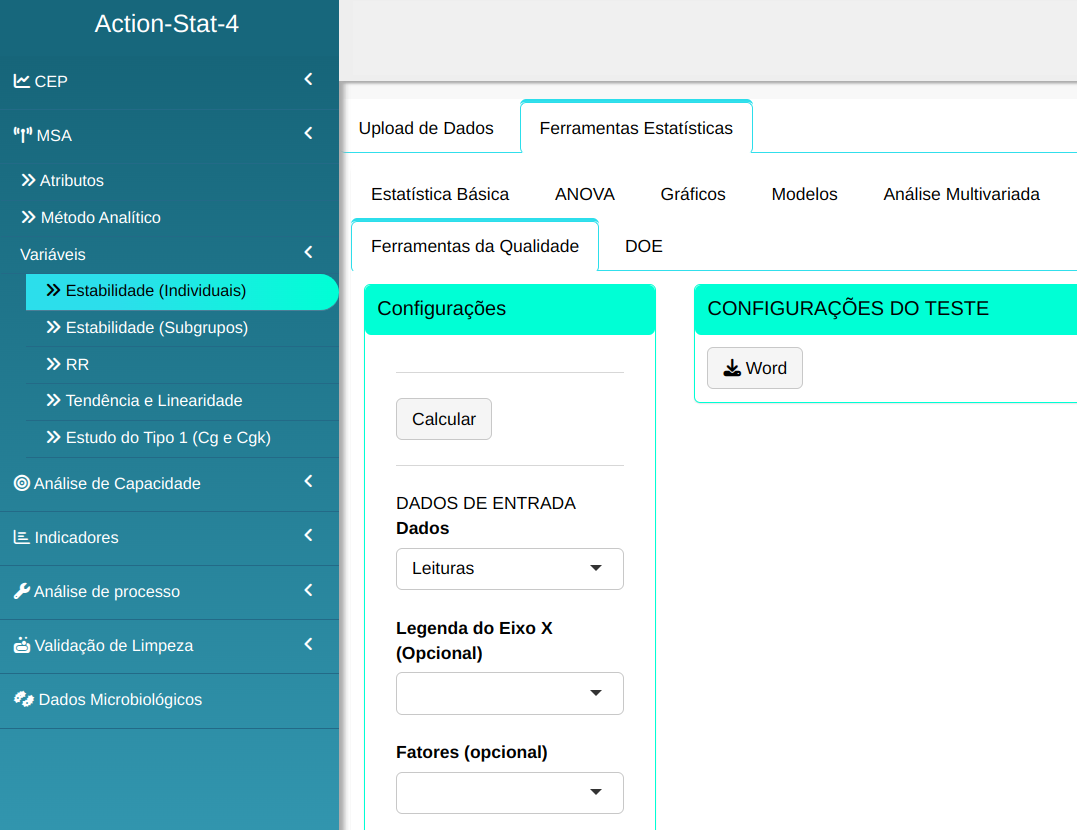

Realizaremos a análise configurando conforme a figura de abaixo.

• Clique em Opções de Testes para decidir quais os testes que vamos executar, nosso caso vamos selecionar todos, e damos um ok.

Em seguida, clique em Calcular para obter os resultados. Também é possível gerar as análises e baixar em formato Word.

Os resultados são:

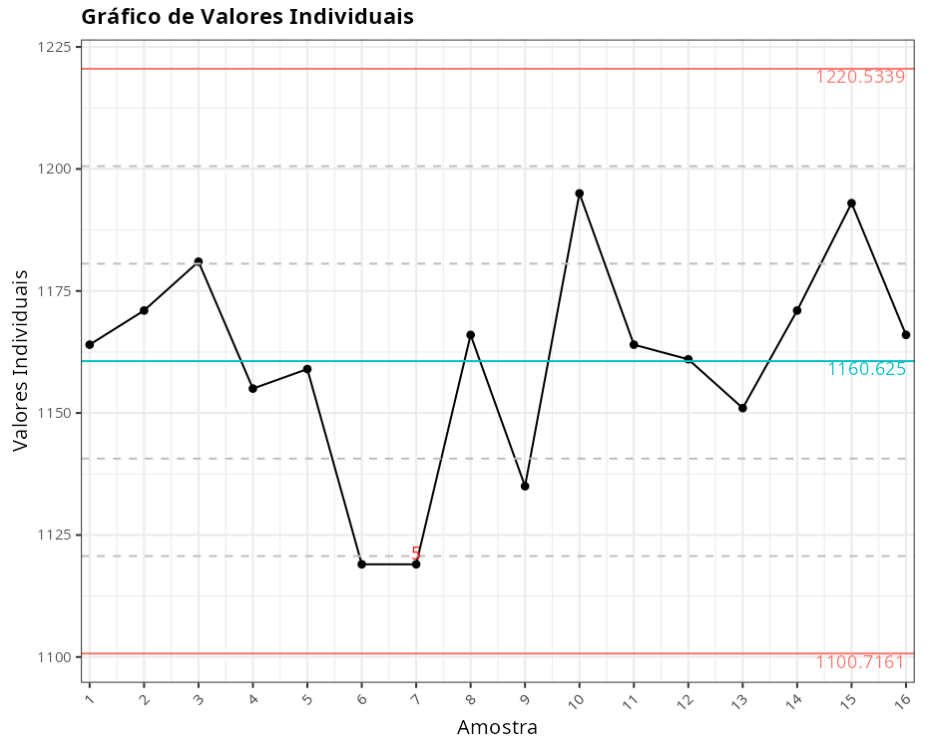

Gráfico de Valores Individuais

	Valor
Limite Superior	1220.534
Linha de centro	1160.625
Limite Inferior	1100.716

---

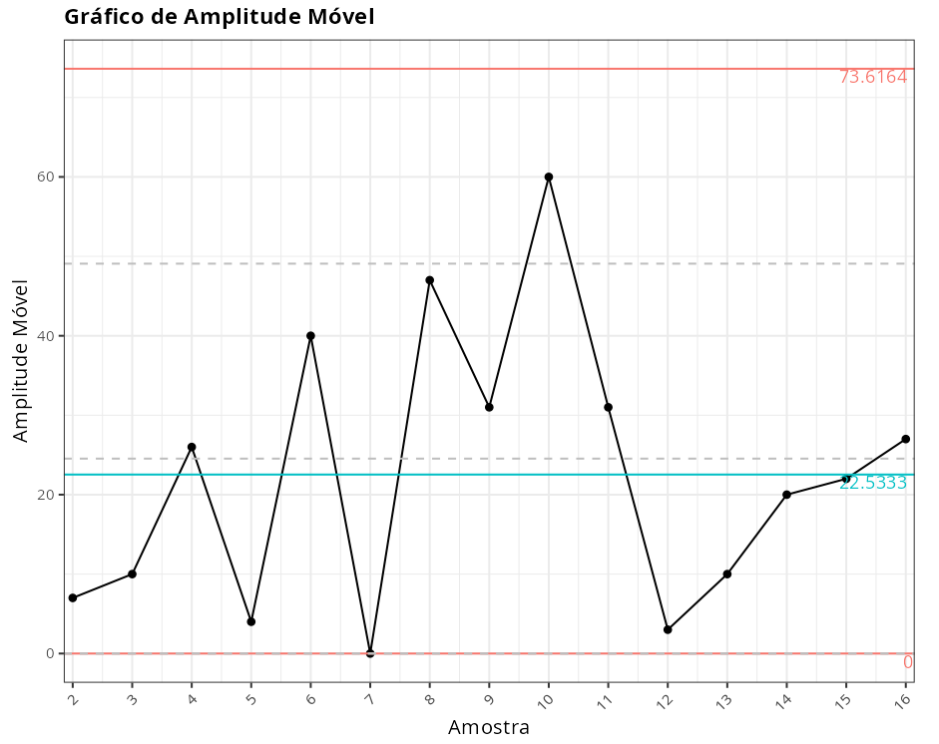

Gráfico de Amplitude Móvel

	Valor
Limite Superior	73.616
Linha de centro	22.533
Limite Inferior	0.000
Desvio padrão	19.970

---

Pontos fora de controle - Gráfico Valores Individuais

Subgrupos	Valor	Teste
7	1119	2 de 3 pontos consecutivos maiores que 2 desvios padrão a partir da linha central

---
