5. Estudo do Tipo 1 (CG e CGK)

Estudo do Tipo 1 (Cg e Cgk) é uma ferramenta estatística usadas para caracterizar capacidade do processo, identificando possíveis deficiências modo de medição.

Exemplo 1:

Como aplicação de um Estudo do Tipo 1 (Cg e Cgk), vamos avaliar um sistema de medição que consiste em: um engenheiro mede o diâmetro de uma peça 50 vezes, ele tem como tolerância 0,0007 e como referência 0,025. Assim, segue a tabela contendo os dados abaixo.

Diâmetro
0,024985
0,025012
0,025
0,024961
0,02501
0,025032
0,02499
0,024923
0,024993
0,024977
0,025017
0,025052
0,024929
0,024977
0,02501
0,025032
0,024933
0,024982
0,024937
0,02502
0,024966
0,025007
0,024936
0,025042
0,02498
0,024946
0,025023
0,025002
0,024969
0,025051
0,024951
0,024899
0,025038
0,025056
0,024991
0,025028
0,024895
0,024931
0,025043
0,025034
0,024971
0,024976
0,025041
0,024996
0,024922
0,025033
0,024937
0,024941
0,024955
0,02493

---

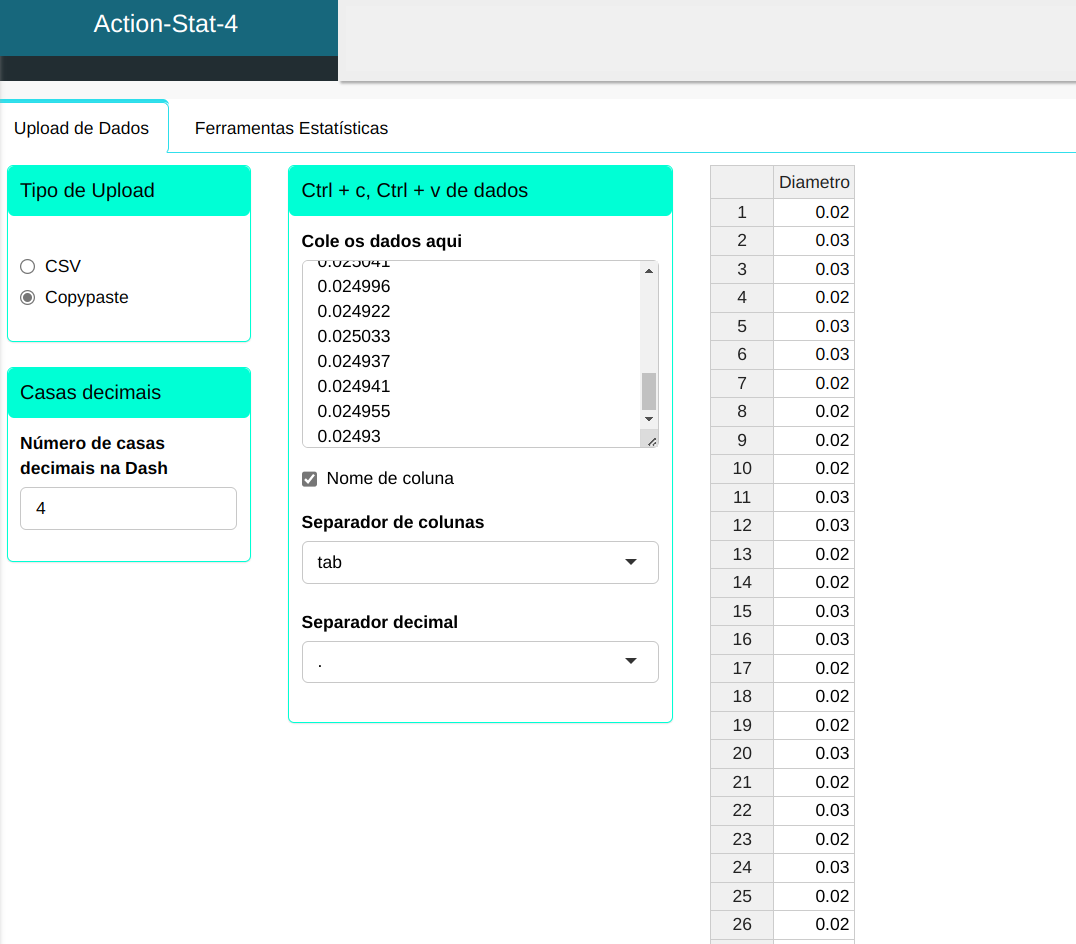

Faremos o upload dos dados no sistema.

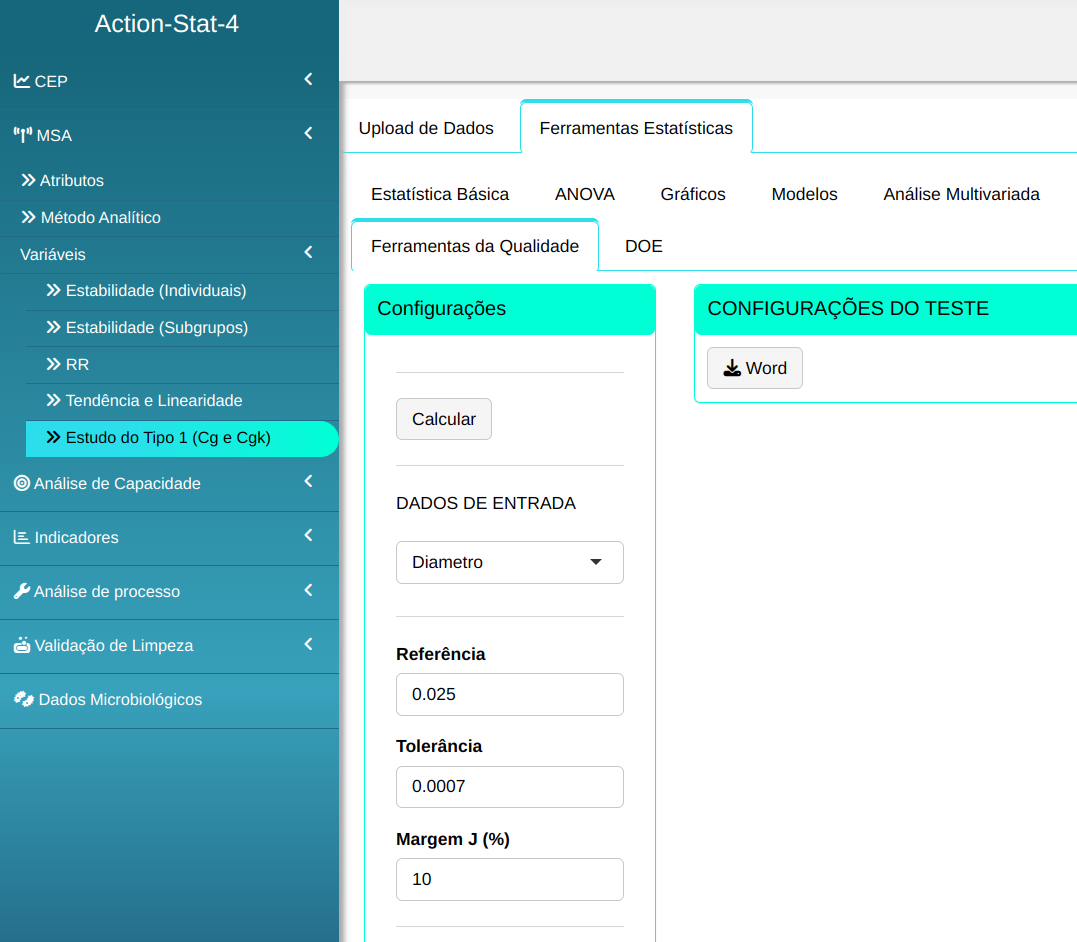

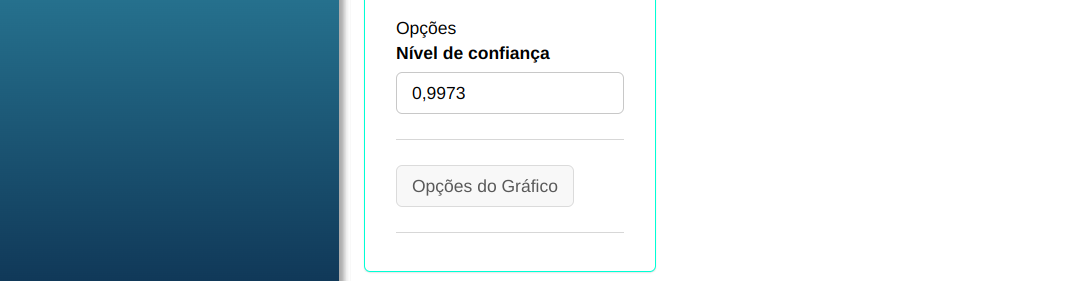

Realizaremos a análise configurando conforme a figura abaixo.

Em seguida, clique em Calcular para obter os resultados. Também é possível gerar as análises e baixar em formato Word.

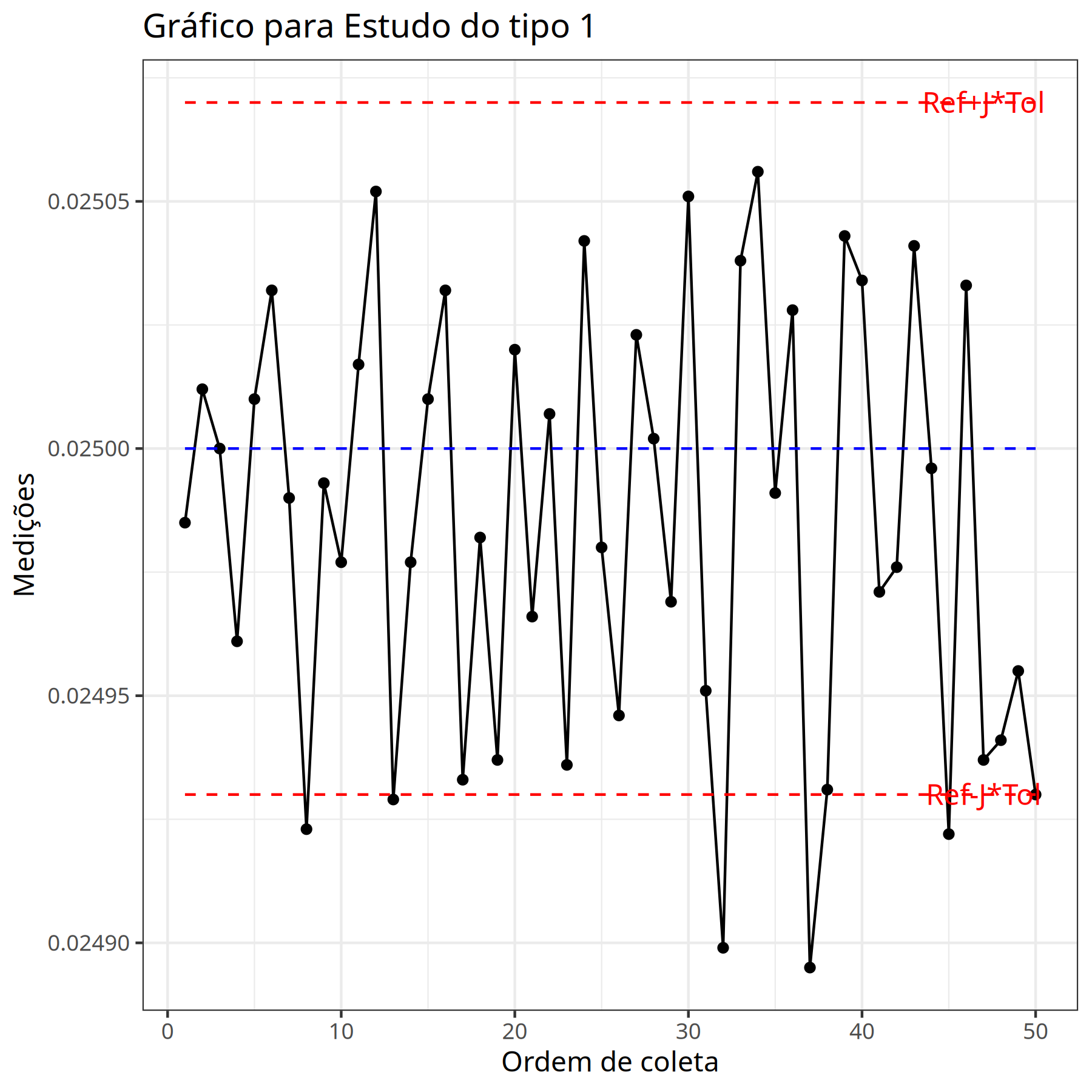

Os resultados são:

Tabela Resumo

	Valor
Tolerância	0.0007
Média	0.02499
Tendência	-0.00001
Desvio-Padrão	0.00004
Cg	0.53395
Cgk	0.4214

---
