2. Boxplot
O boxplot é um gráfico que representa a distribuição de um conjunto de dados com base em alguns dos seus parâmetros descritivos: a mediana, o primeiro quartil e o terceiro quartil.
Exemplo 1:
| 903,88 |
| 1020,7 |
| 934,52 |
| 860,41 |
| 936,78 |
| 1036,9 |
| 915,38 |
| 1214,1 |
| 1039,2 |
| 1087 |
| 1098 |
| 1014,5 |
| 993,45 |
| 950,38 |
| 1144,9 |
| 1011,3 |
| 1097,8 |
| 1120,2 |
| 941,83 |
| 1056,1 |

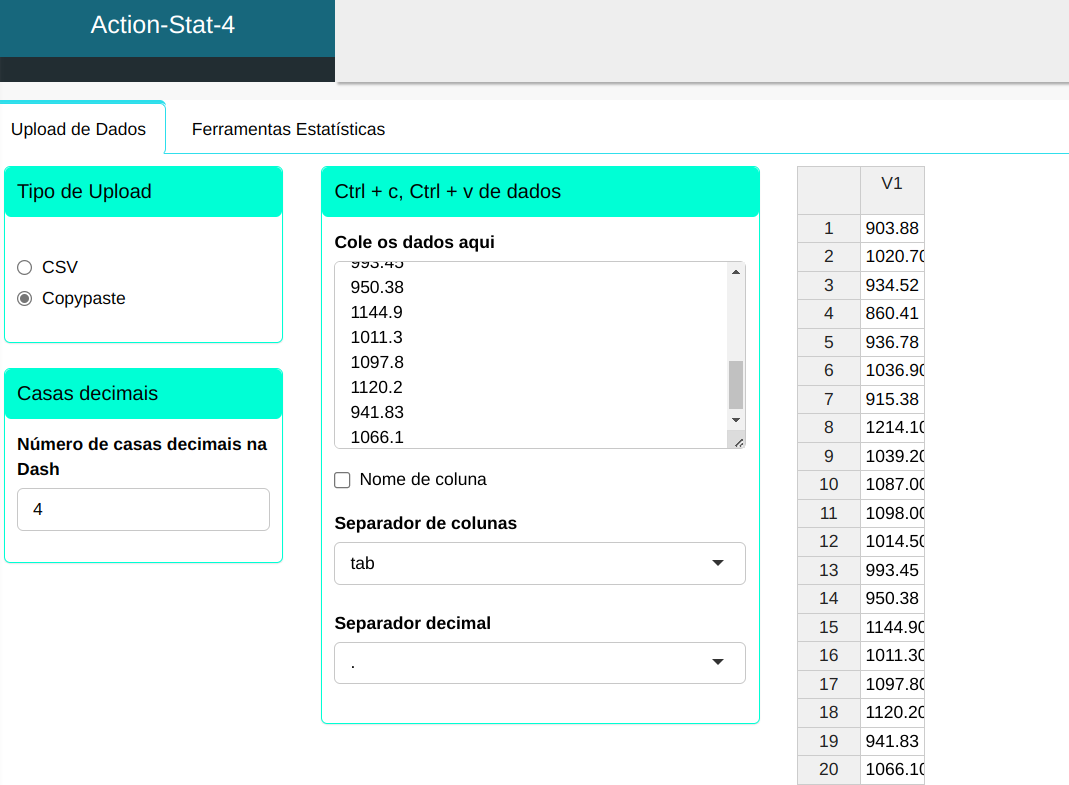

Será realizado o boxplot de uma amostra de 20 medida de hastes. Os dados serão carregados no sistema.

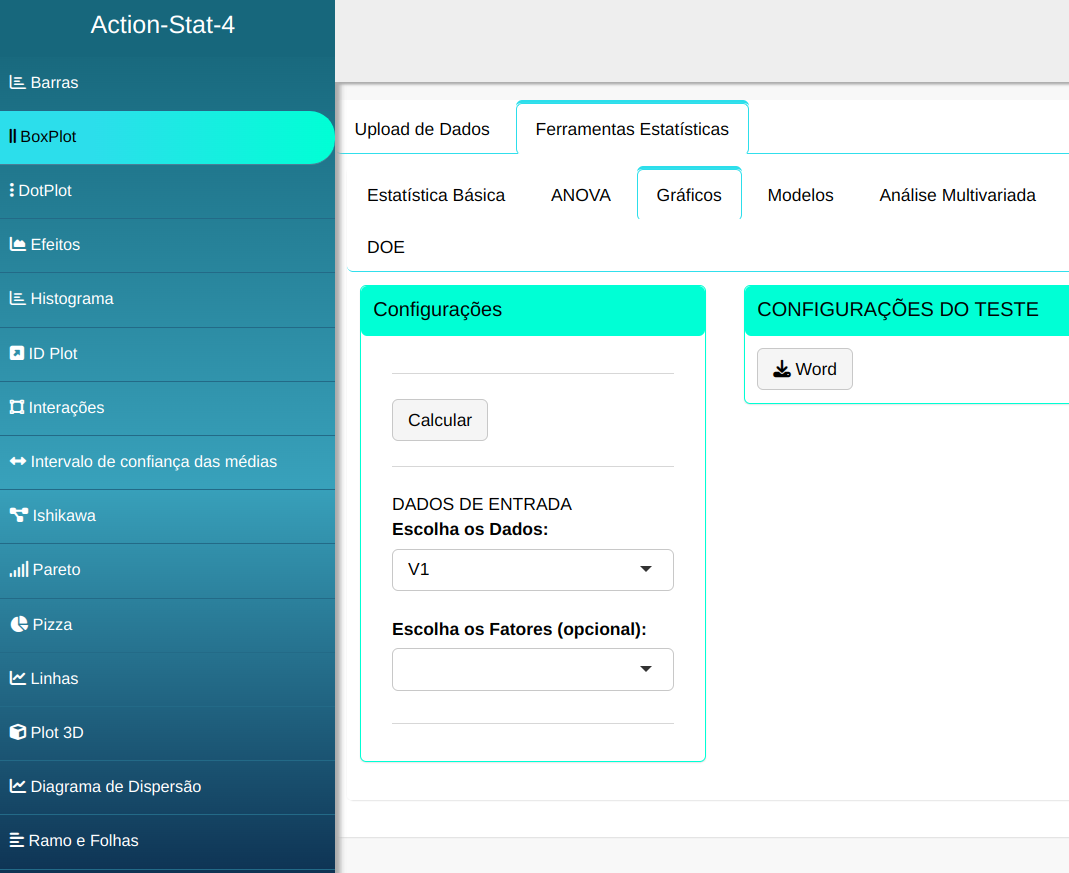

Faremos o Boxplot.
Em seguida, clique em Calcular para obter os resultados e baixá-los em formato Word.

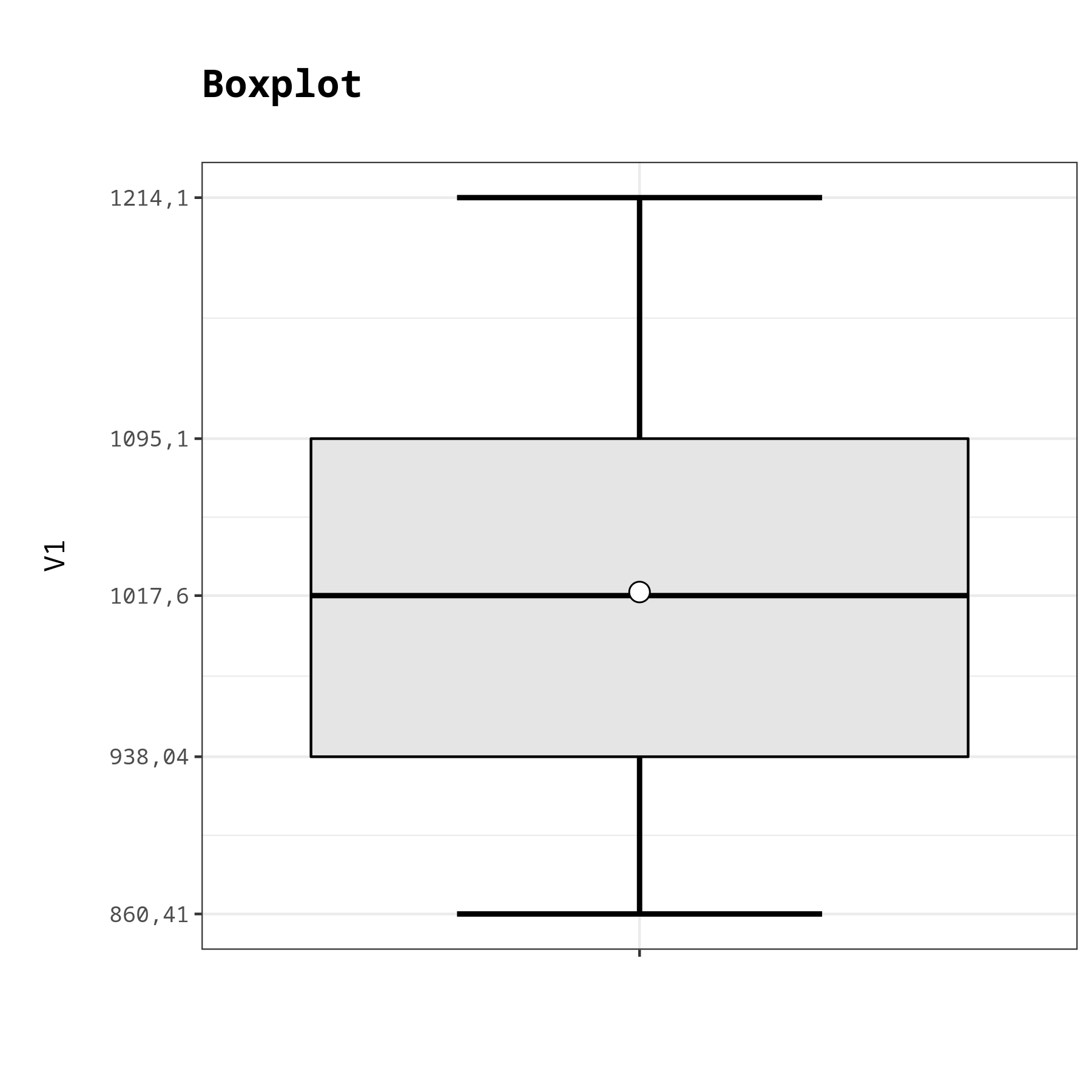

Os resultados são:
Resumo Descritivo
| Valores | |
|---|---|
| Mínimo | 860.410 |
| Limite inferior | 860.410 |
| Primeiro Quartil | 938.043 |
| Média | 1018.8665 |
| Mediana | 1017.600 |
| Terceiro Quartil | 1095.100 |
| Limite superior | 1214.100 |
| Máximo | 1214.100 |
Exemplo 2:
Consideremos dois tipos de hastes, A e B, Faça um Boxplot e compare os dois tipos de hastes.
| Tipo de Haste | Altura |
|---|---|
| A | 1036,92 |
| A | 1026,58 |
| A | 915,38 |
| A | 1034,5 |
| A | 1045,2 |
| A | 1057,42 |
| A | 1039,19 |
| A | 1099,21 |
| A | 1086,98 |
| B | 1011,26 |
| B | 1015,05 |
| B | 1002,79 |
| B | 998,45 |
| B | 1120,19 |
| B | 950 |
| B | 941,83 |
| B | 1014,54 |
| B | 1016,12 |

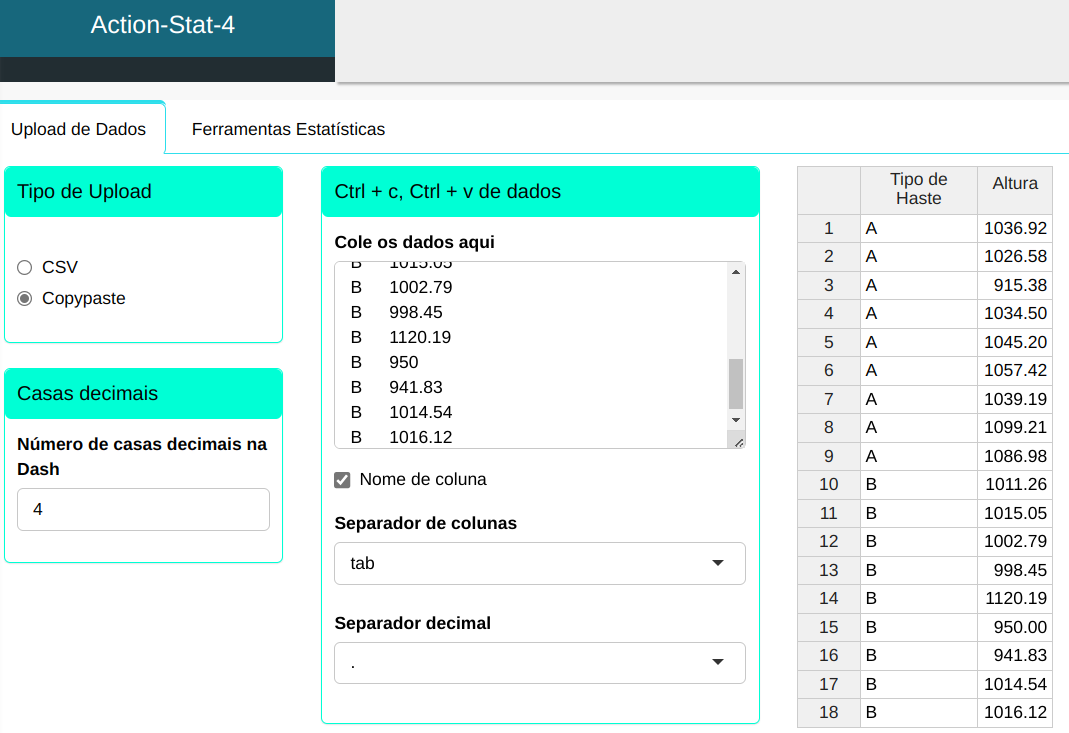

Faremos o upload dos dados no sistema.

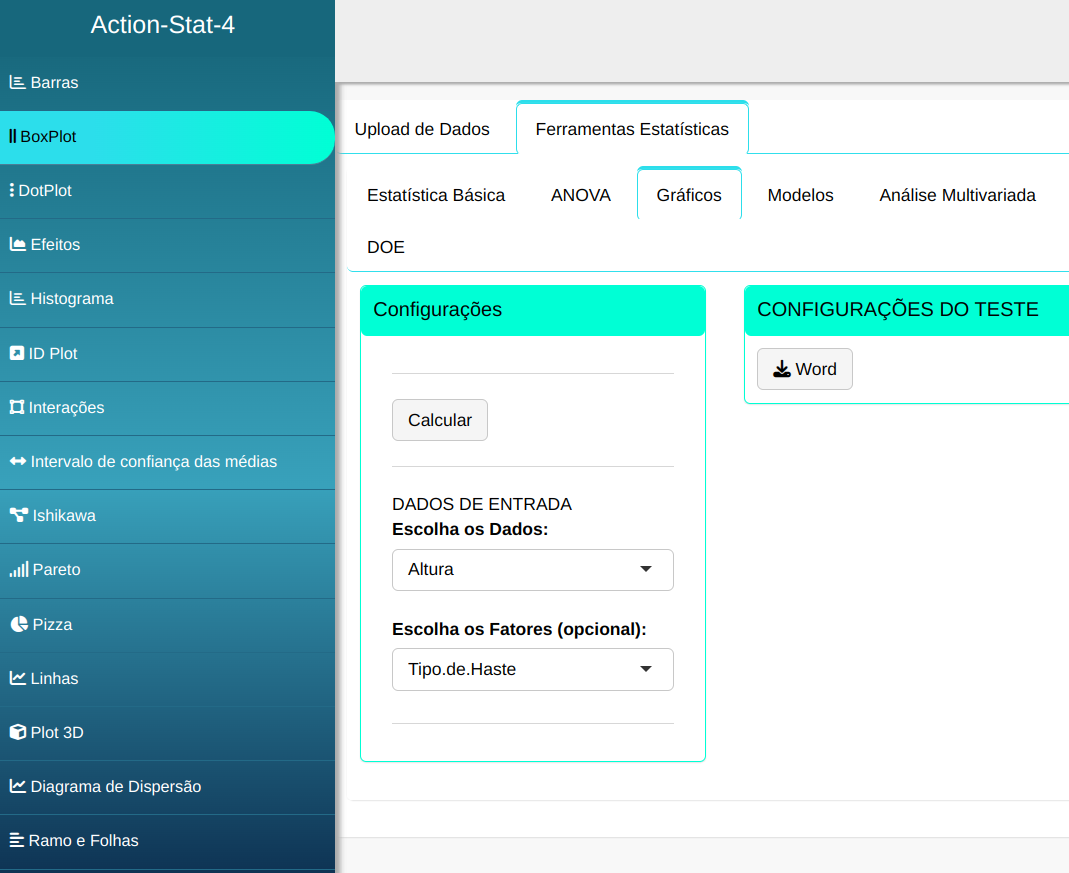

Faremos os então o Boxplot
Clique em Calcular para obter os resultados e baixá-los em formato Word.
Os resultados são:
Resumo Descritivo
| A | B | |
|---|---|---|
| Mínimo | 915.380 | 941.830 |
| Limite inferior | 968.050 | 941.830 |
| Primeiro Quartil | 1030.540 | 974.225 |
| Média | 1037.931 | 1007.803 |
| Mediana | 1039.190 | 1011.260 |
| Terceiro Quartil | 1072.200 | 1015.585 |
| Limite superior | 1099.210 | 1077.625 |
| Máximo | 1099.210 | 1120.190 |
Outliers
| Ordem de Coleta | Outliers | Grupos |
|---|---|---|
| 3 | 915.38 | A |
| 14 | 1120.19 | B |

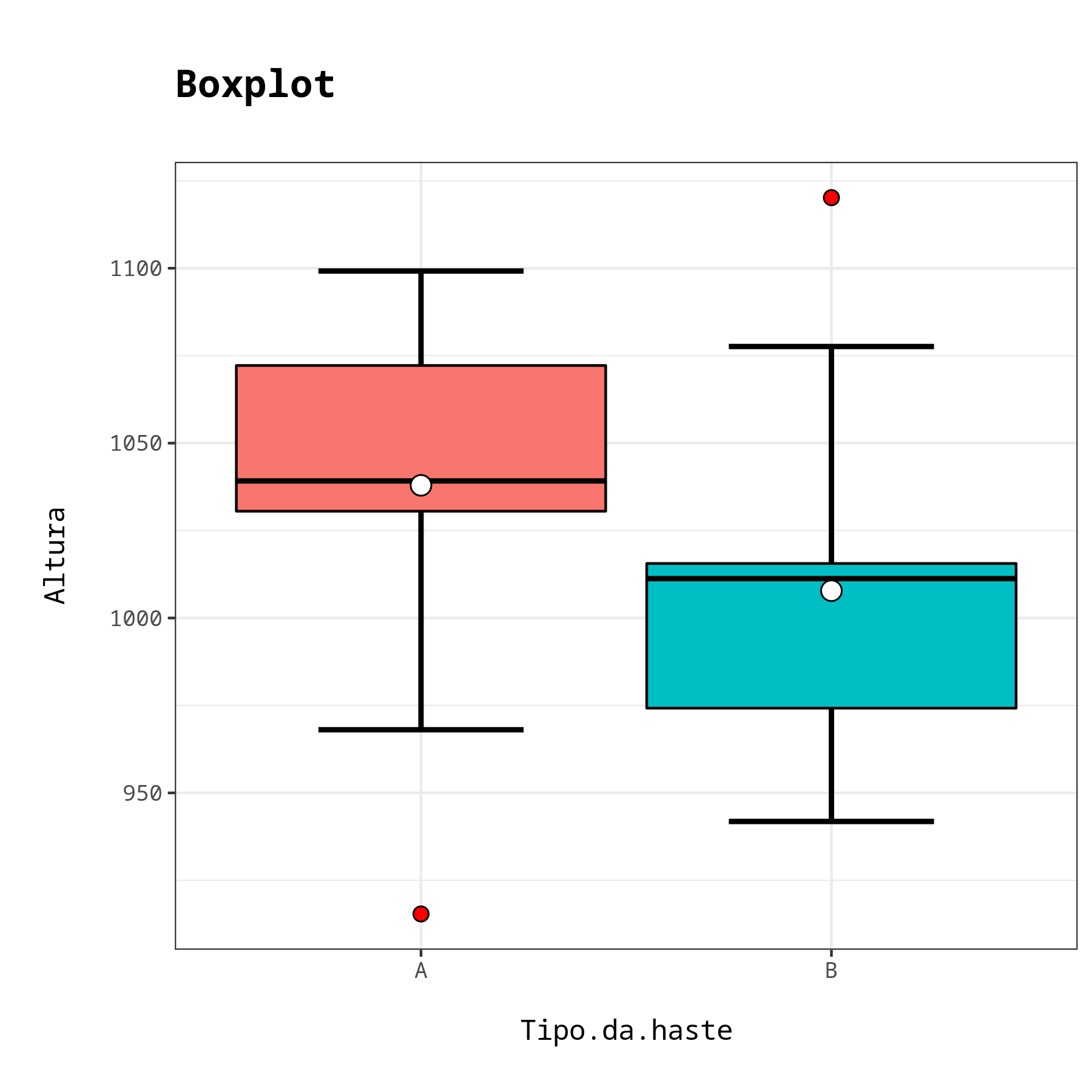

Ao compararmos os Boxplots dos dois tipos de hastes, vemos que estas se comportam de forma diferente com relação a suas alturas. Apesar de uma das hastes do tipo A ter uma altura com valor muito abaixo das alturas das hastes do tipo B, as hastes deste primeiro tipo possuem alturas bem superiores às do segundo tipo.
