3. Dotplot
O Dotplot representa cada observação obtida em uma escala horizontal, permitindo a visualização da distribuição dos dados durante este tempo. Além disso, permite a comparação visual dos dois conjuntos de dados.
Exemplo 1:
Os dados referentes às medidas de 20 barras de ferro encontram-se apresentados na tabela seguinte.
| 7,5 |
| 8,2 |
| 8,6 |
| 7,4 |
| 7,3 |
| 7,5 |
| 8,1 |
| 8,3 |
| 8,1 |
| 7 |
| 7,4 |
| 8,4 |
| 8 |
| 7,9 |
| 7,4 |
| 8,2 |
| 8 |
| 7,7 |
| 8,2 |
| 7,8 |

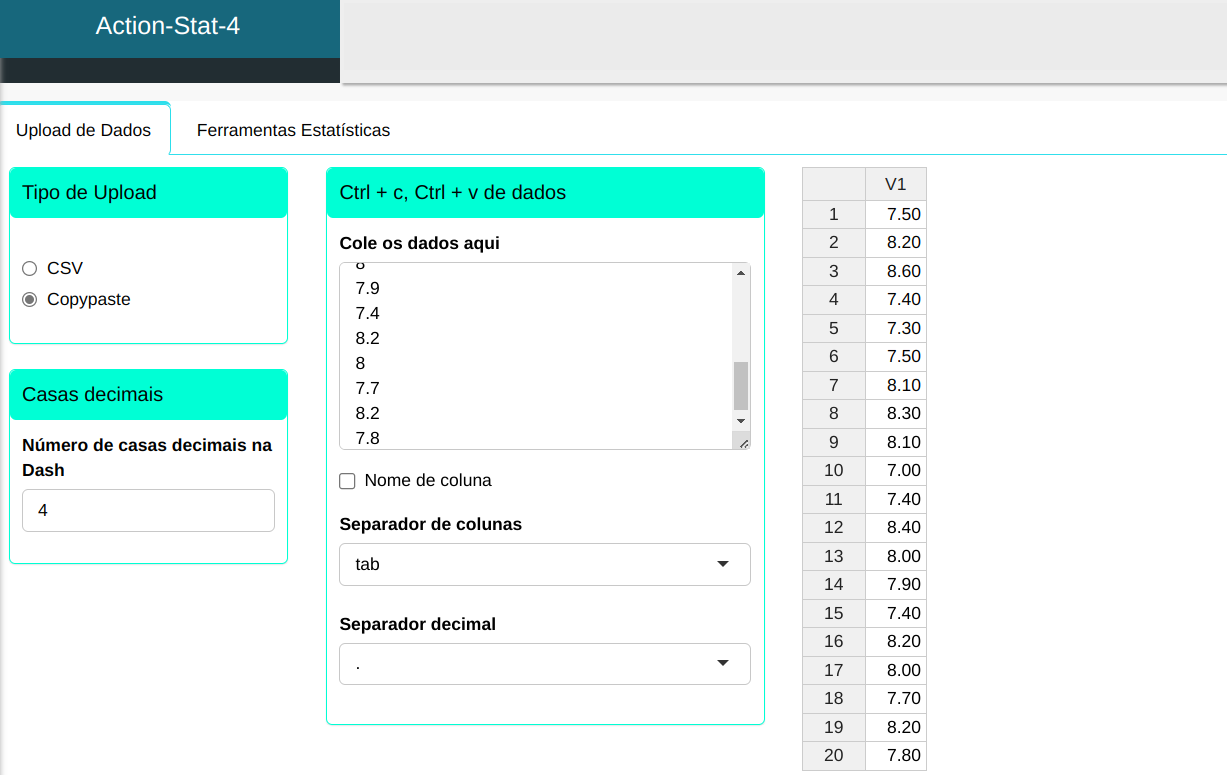

Faremos o Upload no sistema da medida de 20 barras de ferro.

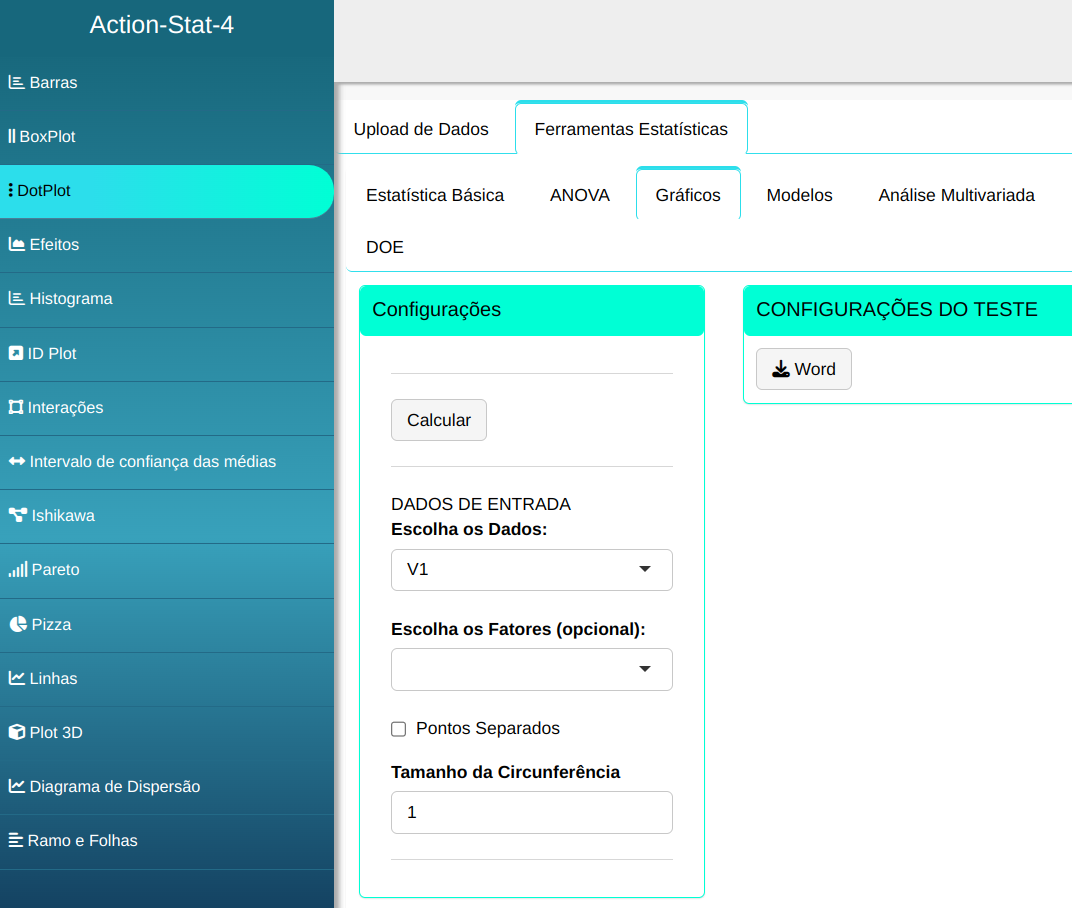

O gráfico Dotplot é elaborado, conforme a configuração apresentada na figura de abaixo.
Clique em Calcular para obter os resultados e baixá-lo em formato Word.

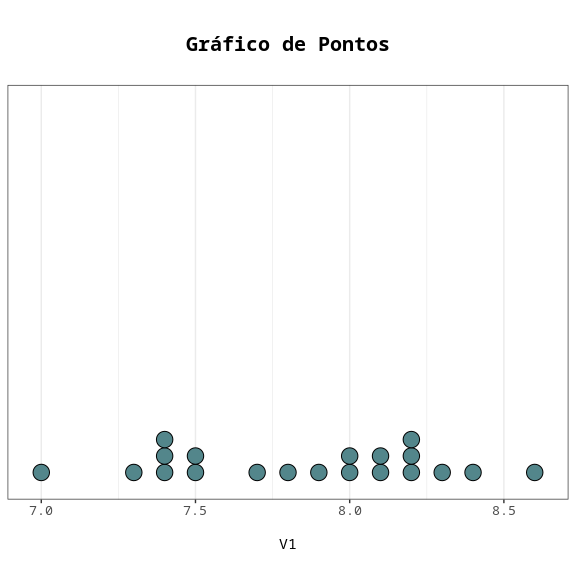

Os resultados são:
Os comprimentos das barras de ferro estão concentrados entre os valores 7,0 e 8,5 de modo que a dispersão entre os valores é pequena em relação à média dos valores.
Exemplo 2:
Consideremos o exemplo dado anteriormente: dois tipos de hastes, A e B. Faça um Dotplot e compare os dois tipos de hastes.
| Tipo de Haste | Altura |
|---|---|
| A | 1036,92 |
| A | 1026,58 |
| A | 915,38 |
| A | 1034,50 |
| A | 1045,20 |
| A | 1057,42 |
| A | 1039,19 |
| A | 1099,21 |
| A | 1086,98 |
| B | 1011,26 |
| B | 1015,05 |
| B | 1002,79 |
| B | 998,45 |
| B | 1120,19 |
| B | 950,00 |
| B | 941,83 |
| B | 1014,54 |
| B | 1016,12 |

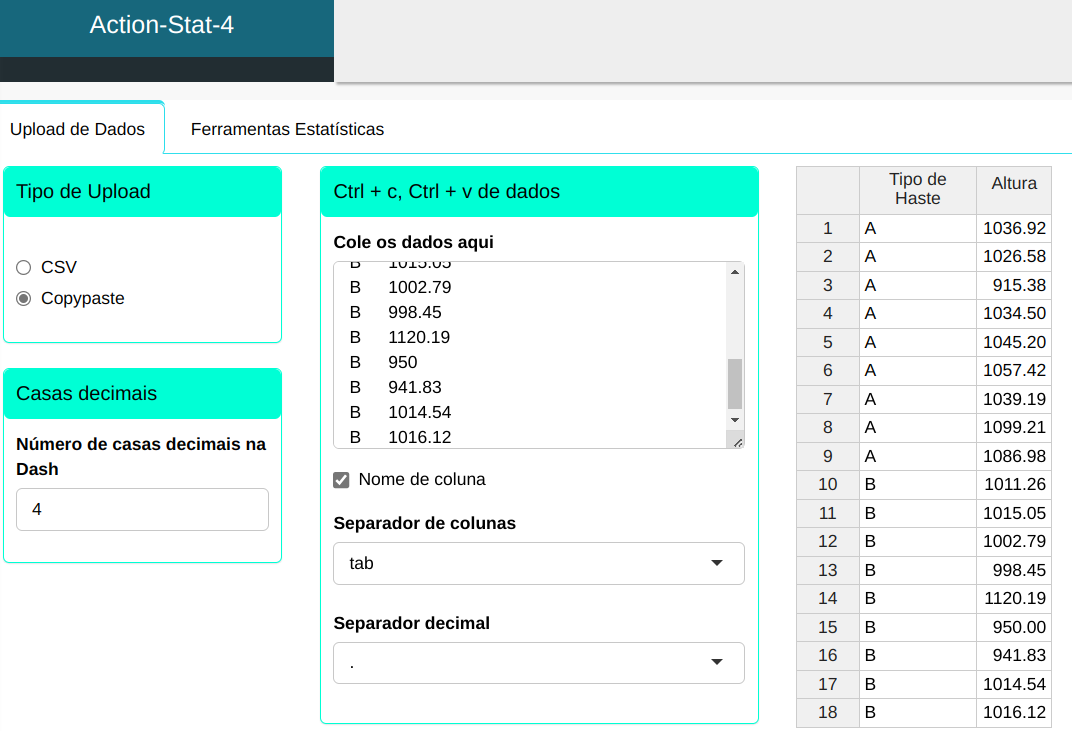

Faremos o upload dos dados no sistema.

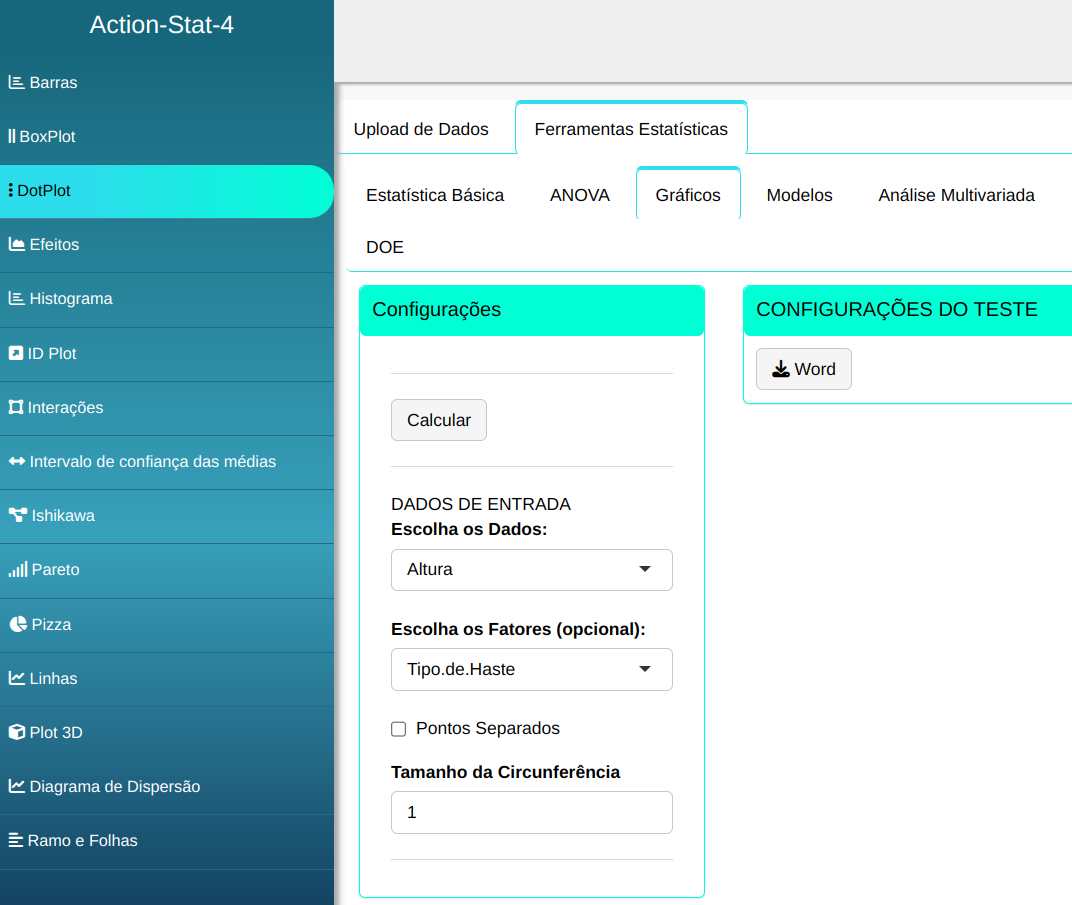

O gráfico Dotplot é elaborado, conforme a configuração apresentada na figura de abaixo.
Clique em Calcular para visualizar os resultados e baixá-los em formato Word.

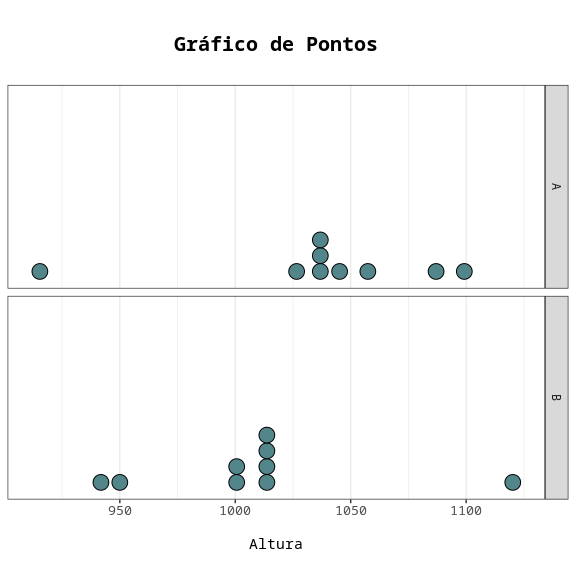

Os resultados são:
Comparando os dois tipos de hastes, percebemos alturas ligeiramente superiores das hastes do tipo A, apesar de uma delas ainda ter altura muito inferior às medidas do tipo B.
