7. Gráfico de Interações
O gráfico de interações é usado quando temos ao menos dois fatores. Tem como função identificar visualmente se os fatores apresentam efeito conjunto ou se são independentes.
Exemplo:
Um agrônomo está interessado em investigar o efeito da adubação nitrogenada em dois níveis (N0 e N1) e fosfatada também em dois níveis (P0 e P1) num determinado cultivo.
| Nitrogênio | Potásio | Resposta |
|---|---|---|
| N0 | P0 | 1,0 |
| N0 | P0 | 1,2 |
| N0 | P0 | 1,3 |
| N0 | P0 | 1,6 |
| N0 | P0 | 1,3 |
| N1 | P0 | 1,5 |
| N1 | P0 | 1,1 |
| N1 | P0 | 1,6 |
| N1 | P0 | 2,3 |
| N1 | P0 | 1,4 |
| N0 | P1 | 3,2 |
| N0 | P1 | 5,6 |
| N0 | P1 | 4,4 |
| N0 | P1 | 4,5 |
| N0 | P1 | 5,5 |
| N1 | P1 | 3,8 |
| N1 | P1 | 6,0 |
| N1 | P1 | 4,8 |
| N1 | P1 | 5,0 |
| N1 | P1 | 6,2 |

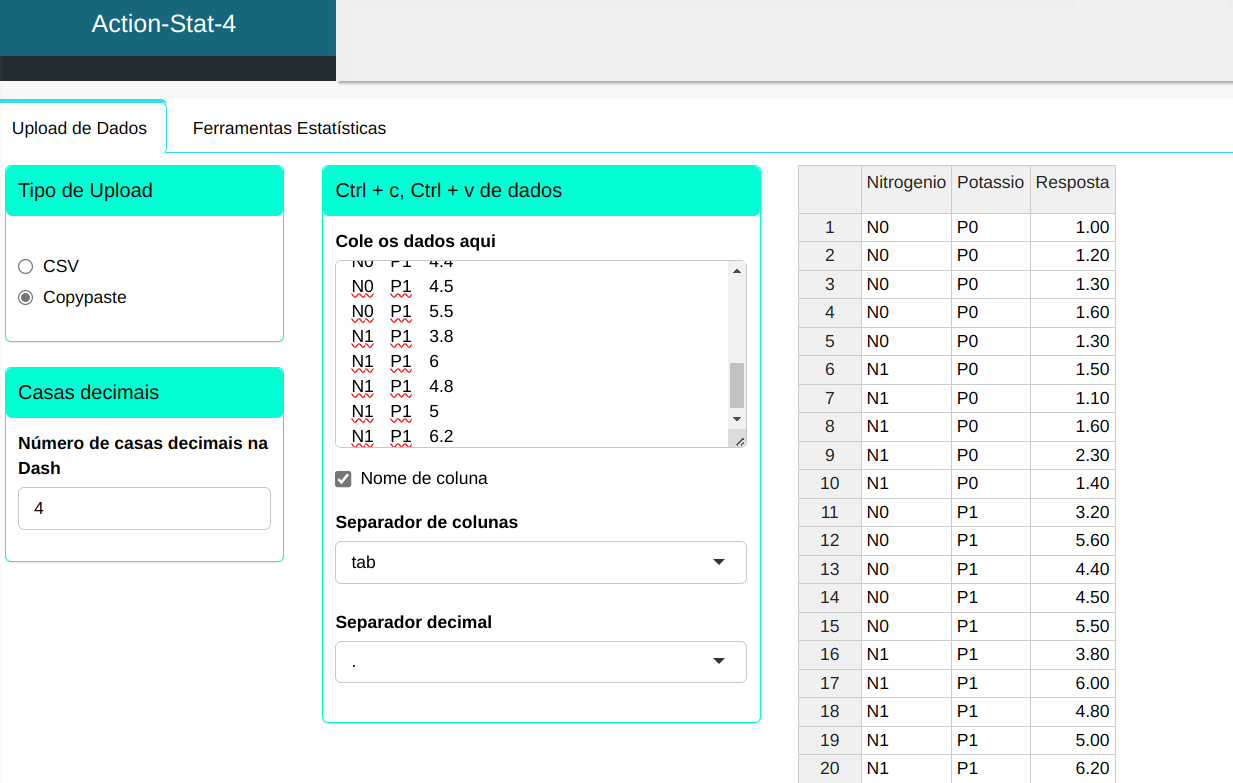

Faremos o upload dos dados no sistema.

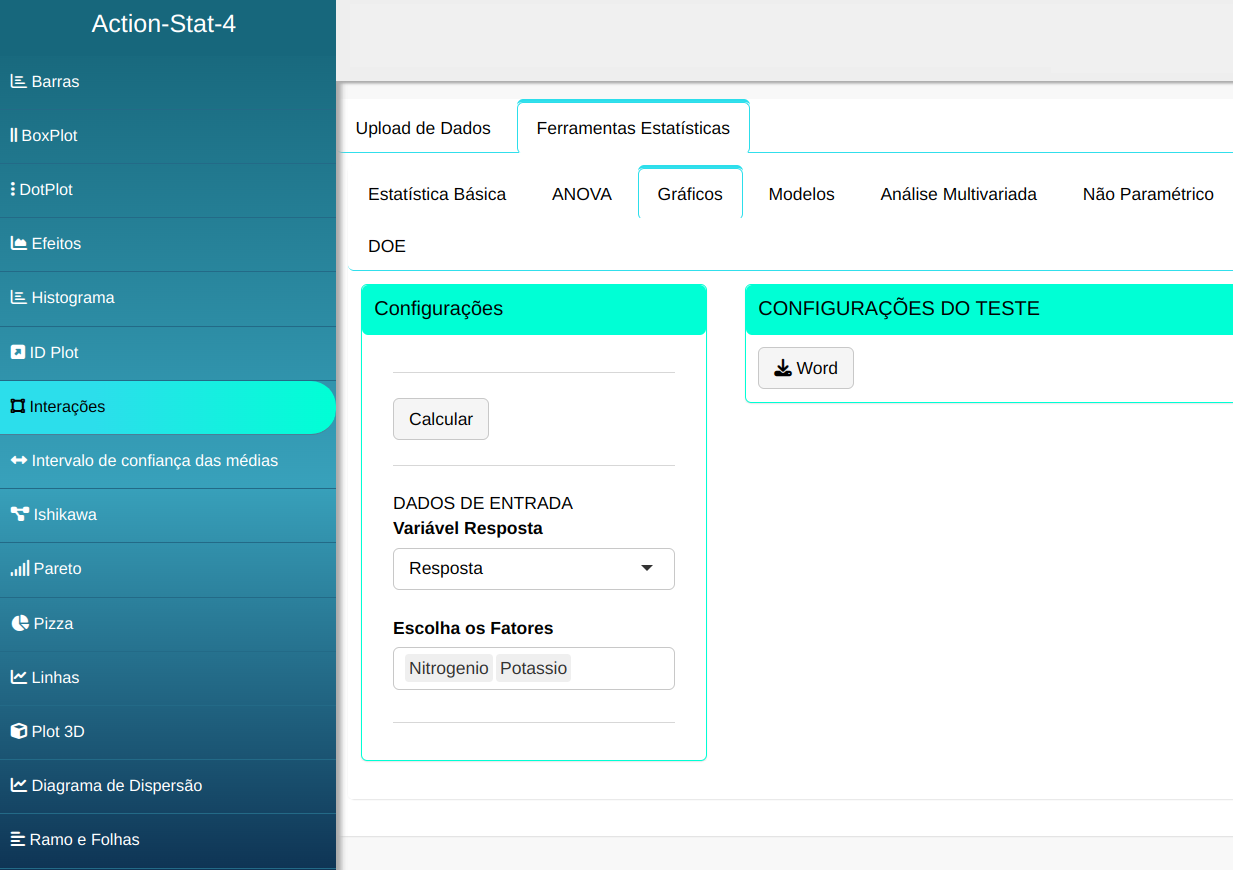

Faremos o gráfico de interações. O gráfico de interações é elaborado, conforme a configuração apresentada na figura abaixo.
Clique em Calcular para visualizar os resultados e baixá-los em formato Word.

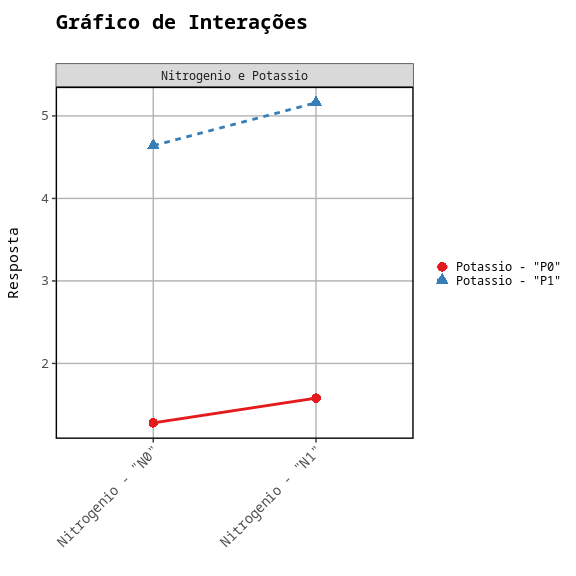

Os resultados são:
Observa-se que não há interação entre os dois fatores e seus respectivos níveis, ou seja, indicando independência entre eles. Portanto, independentemente do nível de nitrogênio a ser usado, N0 ou N1, o nível de potássio P1 sempre apresentará melhor resultado.
