12. Gráfico de Linhas
Gráficos de linhas ou pontos são normalmente usados para controlar alterações ao longo do tempo e para facilitar a identificação de tendências ou de anomalias.
Exemplo:
Em uma empresa automobilística o número de manutenções por dia em equipamentos foi acompanhado durante um período de 5 semanas. Na Tabela a seguir temos o número de manutenções por dia.
| Manutenções | Dia | Semana |
|---|---|---|
| 18 | 1 | Semana 1 |
| 22 | 2 | Semana 1 |
| 28 | 3 | Semana 1 |
| 23 | 4 | Semana 1 |
| 33 | 5 | Semana 1 |
| 23 | 6 | Semana 1 |
| 22 | 7 | Semana 1 |
| 32 | 1 | Semana 2 |
| 14 | 2 | Semana 2 |
| 24 | 3 | Semana 2 |
| 38 | 4 | Semana 2 |
| 14 | 5 | Semana 2 |
| 22 | 6 | Semana 2 |
| 35 | 7 | Semana 2 |
| 24 | 1 | Semana 3 |
| 24 | 2 | Semana 3 |
| 28 | 3 | Semana 3 |
| 25 | 4 | Semana 3 |
| 20 | 5 | Semana 3 |
| 23 | 6 | Semana 3 |
| 14 | 7 | Semana 3 |
| 20 | 1 | Semana 4 |
| 30 | 2 | Semana 4 |
| 27 | 3 | Semana 4 |
| 24 | 4 | Semana 4 |
| 38 | 5 | Semana 4 |
| 27 | 6 | Semana 4 |
| 23 | 7 | Semana 4 |
| 19 | 1 | Semana 5 |
| 18 | 2 | Semana 5 |
| 17 | 3 | Semana 5 |
| 24 | 4 | Semana 5 |
| 27 | 5 | Semana 5 |
| 23 | 6 | Semana 5 |
| 32 | 7 | Semana 5 |

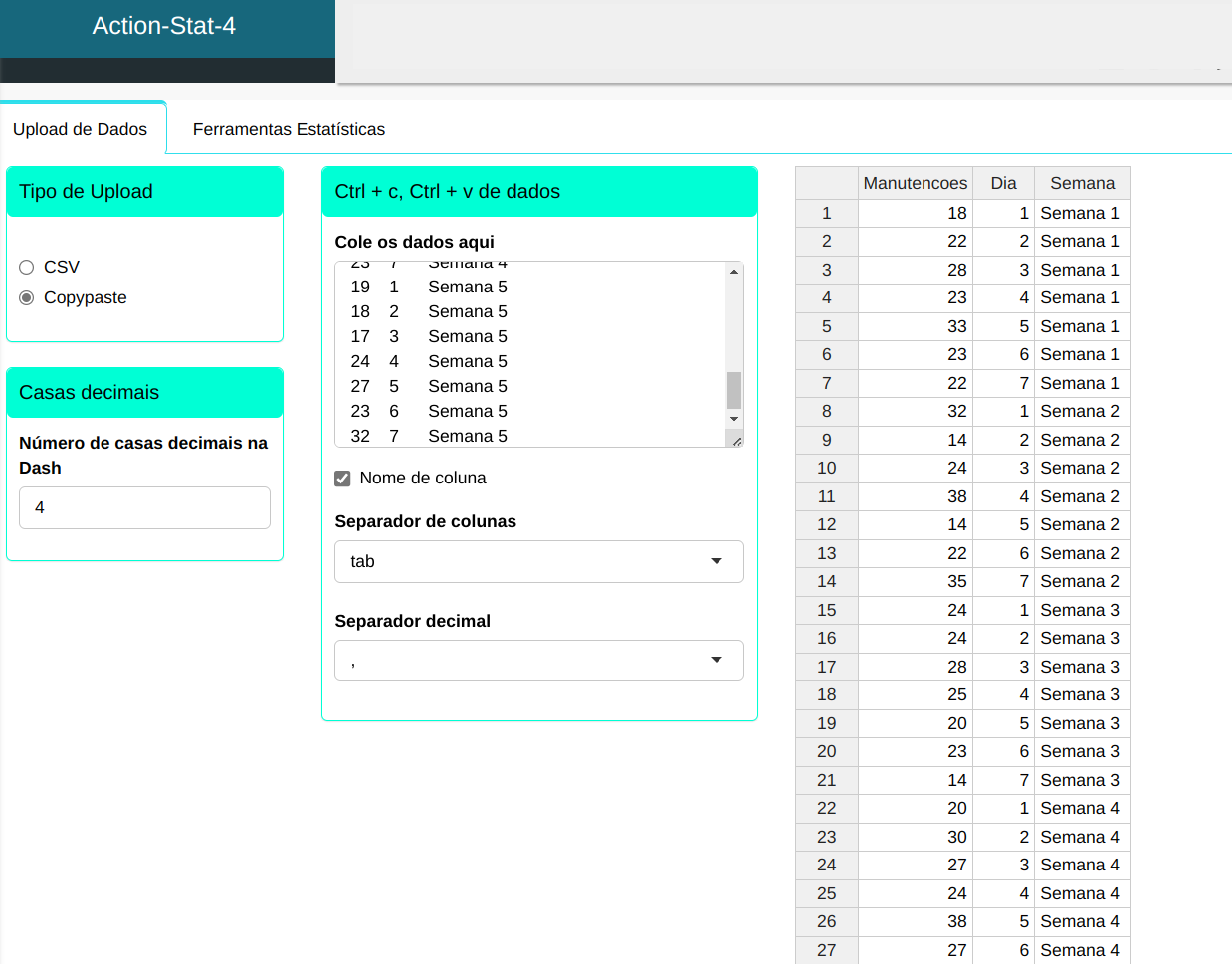

Faremos o upload dos dados no sistema.

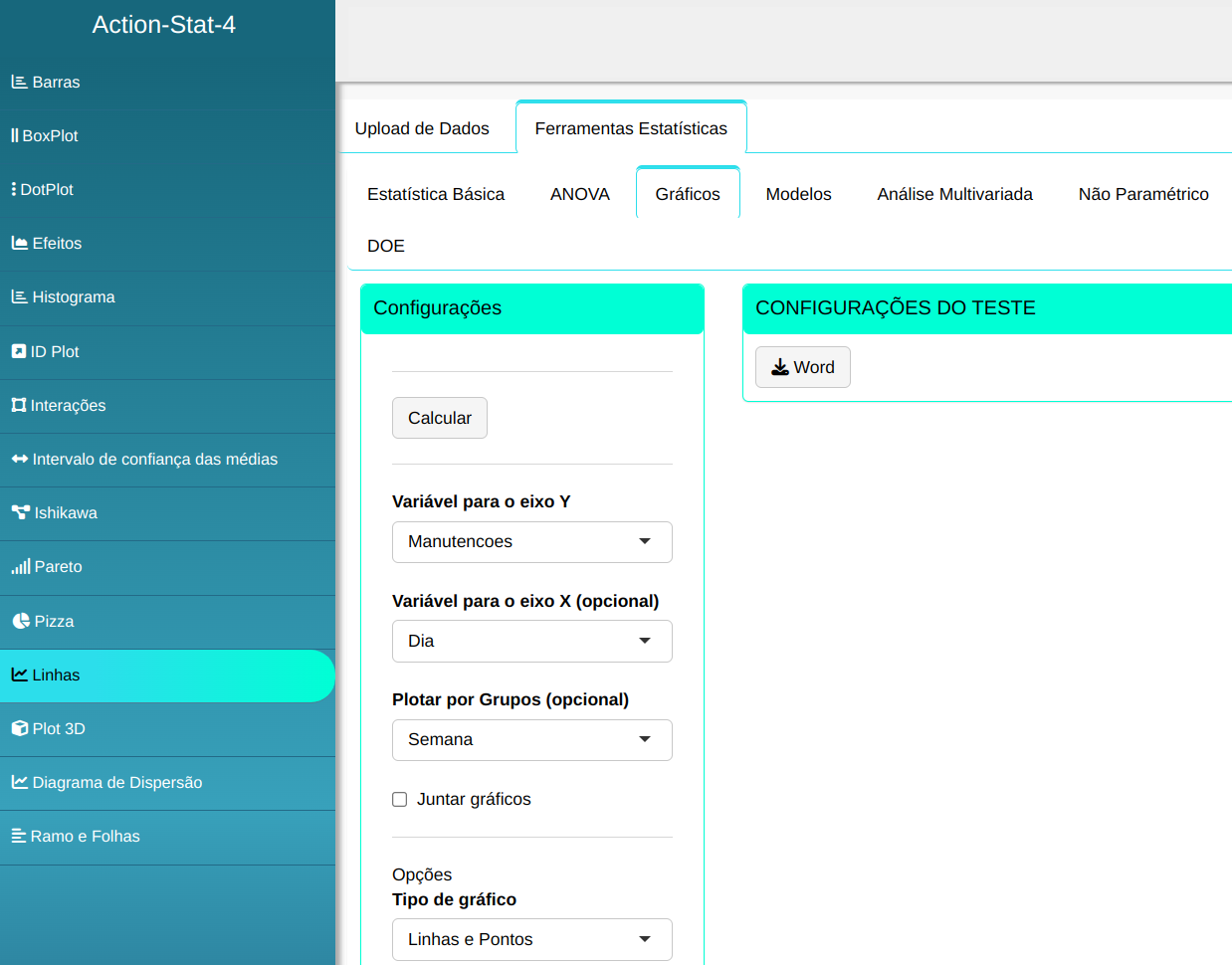

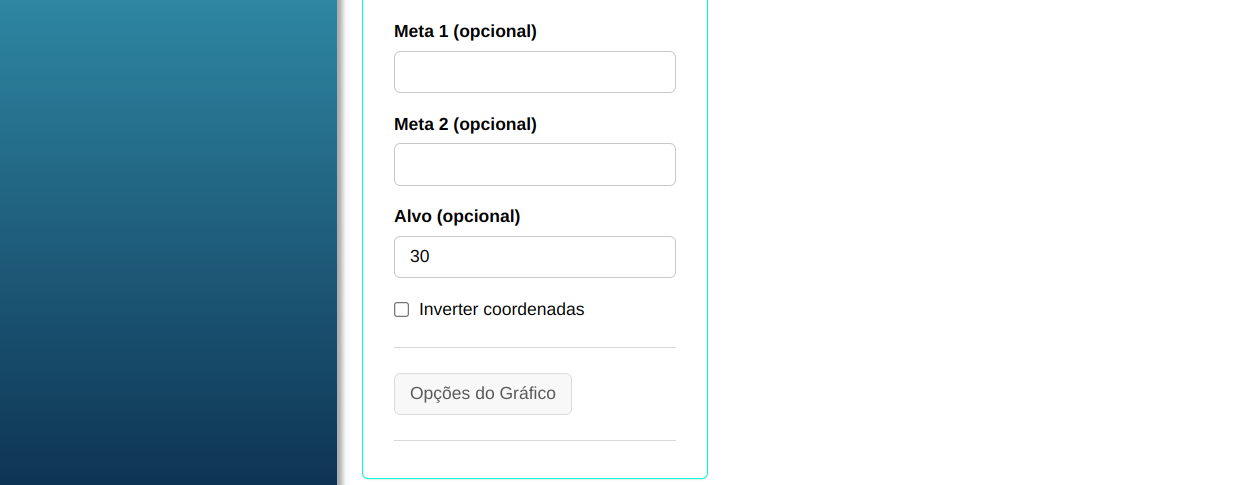

Para realizar o gráfico de linhas, a seguinte configuração é elaborada, conforme mostrado na figura a seguir.
Em seguida, clique em Calcular para obter os resultados. Também é possível gerar as análises e descarregá-las em formato Word.

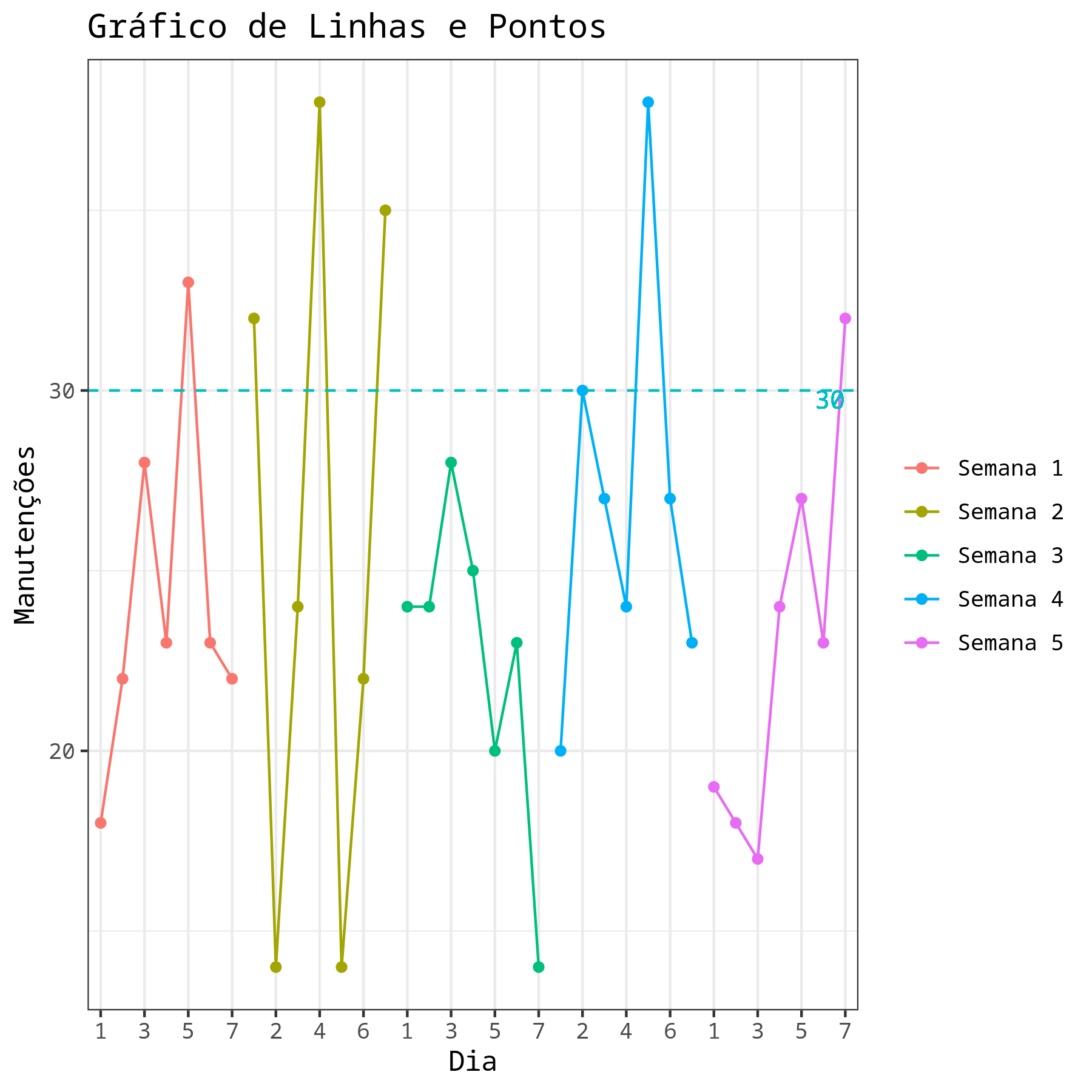

Os resultados são:
O número de manutenções parece seguir, ao longo dos dias, um comportamento aleatório. Apresenta picos altos nos dias 11 e 26 e picos baixos nos dias 9, 12 e 21. Além disso, somente 6 dias apresentaram um número de manutenções superior a 30, que é a linha de meta estabelecida.
