11. Gráfico de Pizza
É um diagrama circular onde as áreas de cada setor são proporcionais às respectivas frequências. Este gráfico pode vir acompanhado de suas respectivas porcentagens.
Exemplo:

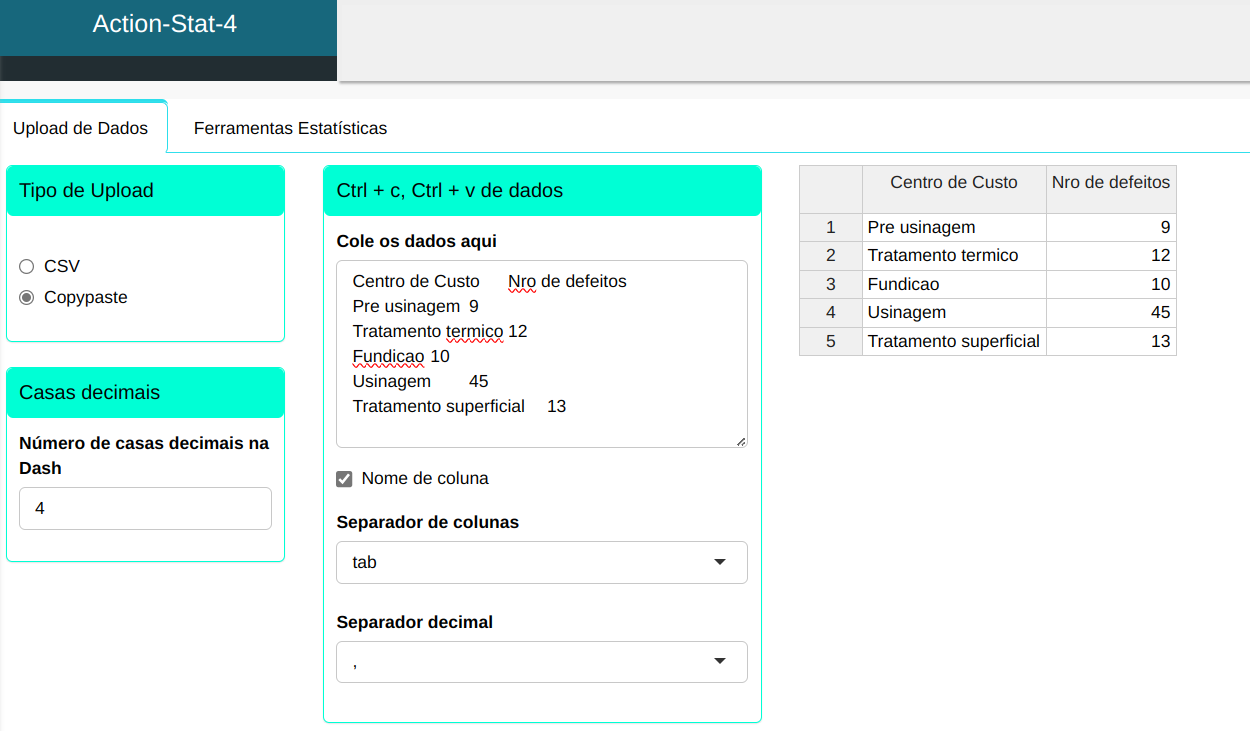

Uma empresa da área automobilística acompanha o número de defeitos encontrados nos equipamentos enviados para a calibração. Na Tabela que faremos o upload no sistema, apresentamos os dados referentes a um mês de acompanhamento dos defeitos encontrados nos equipamentos das diversas áreas.
| Centro de Custo | Nro defeitos |
|---|---|
| Pré usinagem | 9 |
| Tratamento térmico | 12 |
| Fundição | 10 |
| Usinage | 45 |
| Tratamento superficial | 13 |

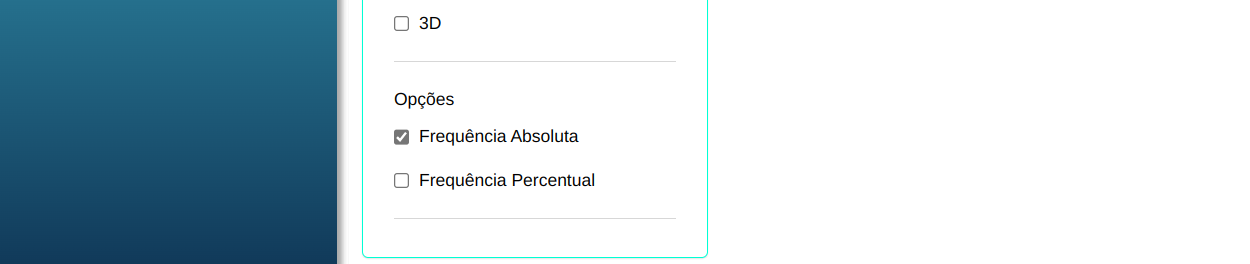

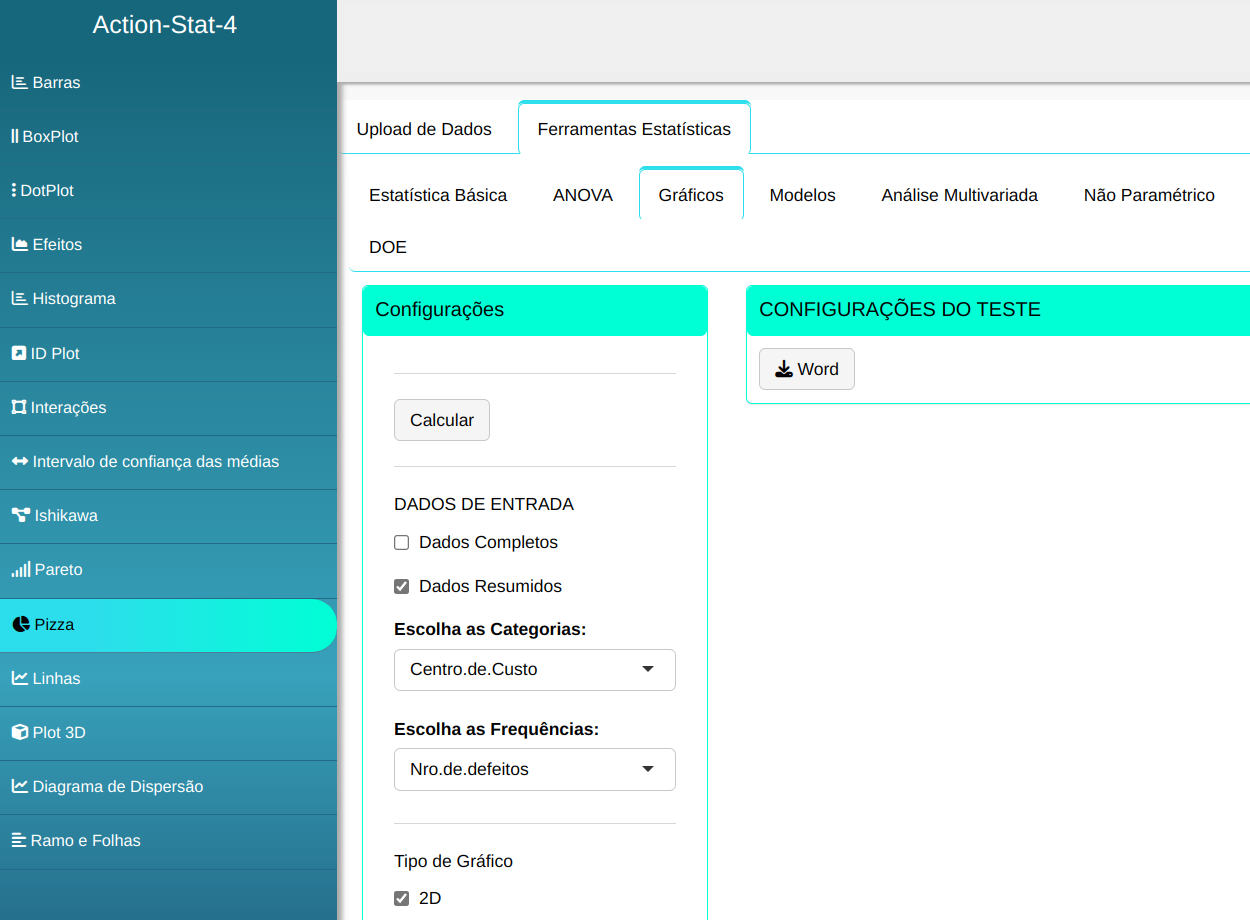

Para elaborar o gráfico de pizza, utiliza-se a configuração apresentada na figura abaixo.
Em seguida, clique em Calcular para obter os resultados. Também é possível gerar as análises e descarregá-las em formato Word.
Os resultados são:
| Categorias | Frequências | Freq. Perc. | Freq. Acum. |
|---|---|---|---|
| Pré-usinagem | 9 | 10.11 | 10.11 |
| Tratamento térmico | 12 | 13.48 | 23.59 |
| Fundição | 10 | 11.24 | 34.83 |
| Usinagem | 45 | 50.56 | 85.39 |
| Tratamento superficial | 13 | 14.61 | 100 |
| Total | 89 | 100 | 100 |

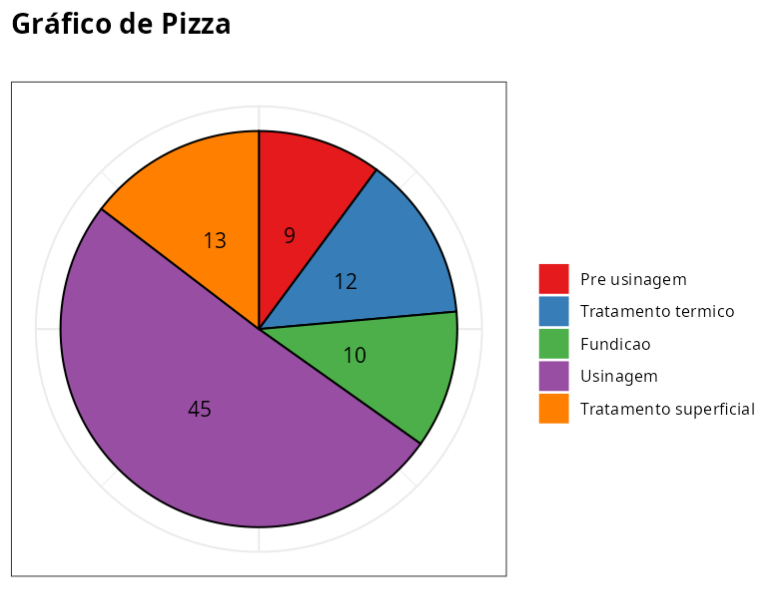

O gráfico acima nos permite ver que a área da usinagem é responsável pela maior ocorrência de defeitos, representando cerca da metade desse total.
