15. Ramos e Folha

O gráfico de ramos e folhas é uma representação gráfica que exibe os dados em sua forma explícita. O objetivo é separar os dados por meio de uma barra “|”. Antes da barra determina-se a unidade de medida dos dados, por exemplo, as dezenas. E depois da barra, fica a unidade de medida faltante, por exemplo,, as unidades.

Exemplo:

Sejam os seguintes dados:

Dados
44
46
47
49
63
64
66
68
72
72
75
76
81
84
88
106
68

---

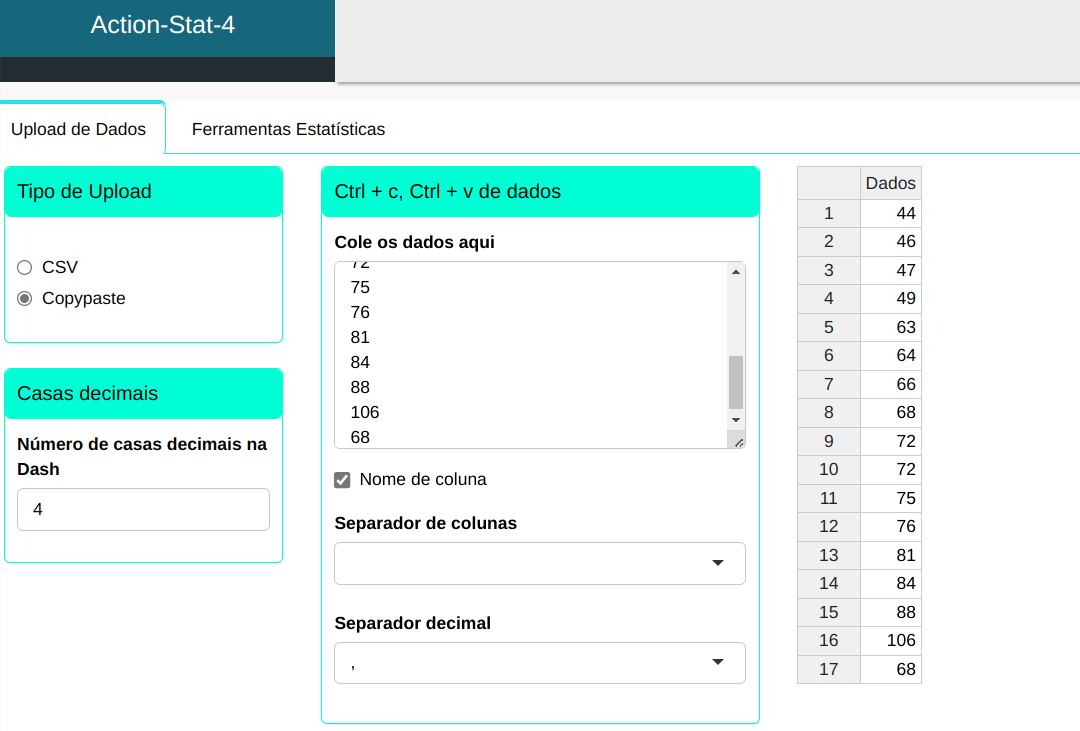

Faremos o upload dos dados no sistema

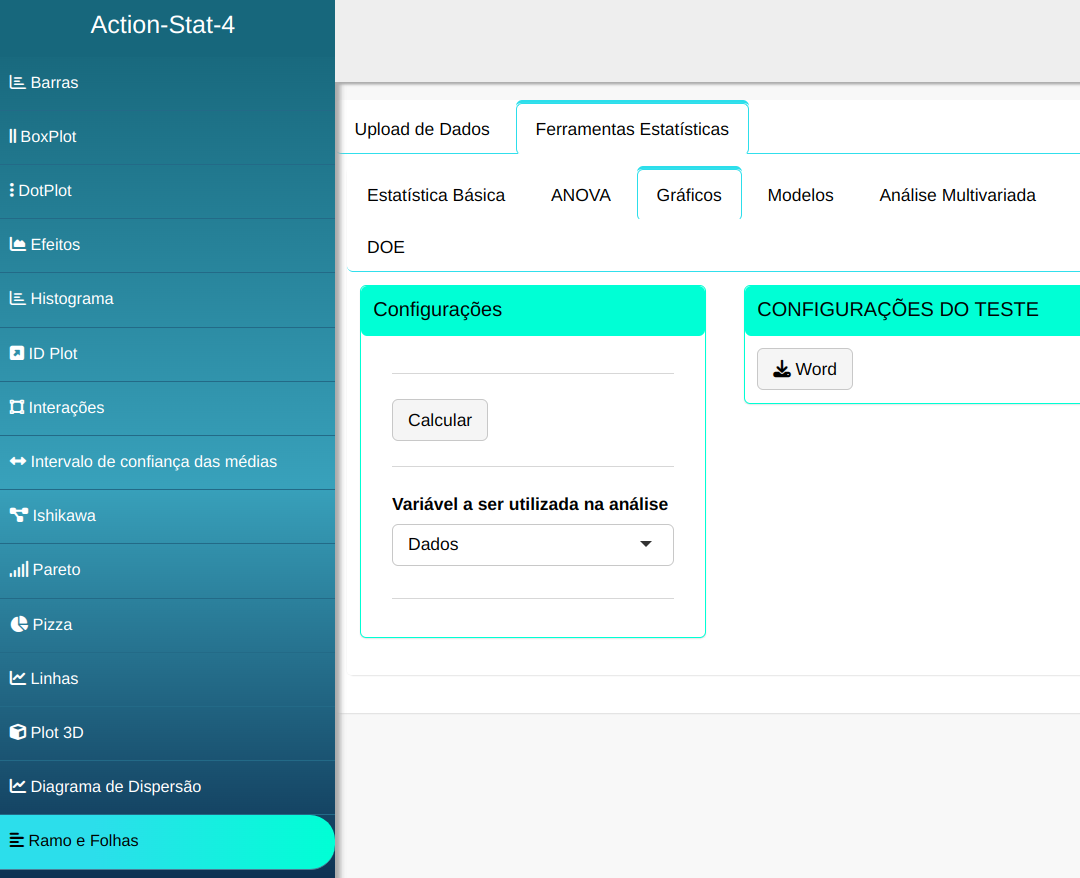

O gráfico de ramos e folhas é elaborado, conforme a configuração apresentada na figura abaixo.

Clique em Calcular para visualizar os resultados e baixá-los em formato Word

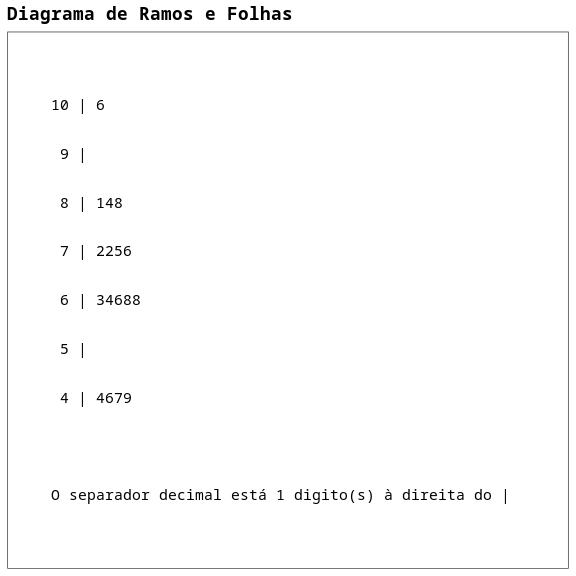

Os resultados são:

A primeira linha do gráfico significa que temos uma observação 106, o 9 com nenhum número após a barra significa que, no conjunto de dados, não temos nenhum número entre 90 e 99.
